Nosný rošt DKM1B je jednosměrný nosný rošt dodávaný jako součást fasádního systému DEKMETAL. Fasádní rošt je ideální pro ukládání pohledových prvků svisle.
A-konzoly jsou vyráběny v rozmezí 60–360 mm, odstupňované po 20 mm. Základní tvar (obrysová geometrie) zůstává neměnný.
Všechny liniové profily jsou standardně dodávány v délce 3,05 m.
Po konzultaci s výrobcem je možné dodat i jiné atypické rozměry a délky prvků.
Materiál: Ocelový pozinkovaný plech FeZn (konzoly, profily). Pohledové profily jsou lakovány v barvě pohledových prvků fasády.
Robustní konstrukce: Díky preciznímu provedení nosného roštu a kvalitnímu kotvení získáte fasádu s dlouhou životností.
Efektivní ventilace fasády: Prostor mezi nosným roštem a obkladem umožňuje průchod vzduchu – zabraňuje kondenzaci vlhkosti a podporuje správné fungování odvětrané fasády.
Kompletní systémová dodávka: Součástí jsou nosné konzoly A, vodorovné profily Z(50/65) kotevní technika a spojovací materiál – vše sladěno pro jednoduchou a efektivní montáž.
Flexibilita rozměrů: Konzoly A jsou vyráběny v rozsahu od 60 do 360 mm (krok 20 mm). Profily standardně mají délku 3,05 m, možnost individuálních délek po dohodě.
Univerzální řešení pro širokou škálu fasádních obkladů
Nosný rošt DKM1B není určený pouze pro fasádní kazety, lamely a profily DEKMETAL. Díky své konstrukční variabilitě je vhodný také pro celou řadu dalších typů obkladů – od hliníkových a ocelových panelů, přes kompozitní materiály, vláknocementové desky, až po velkoformátové fasádní prvky či speciální perforované plechy. Ideální řešení pro projekty, kde je vyžadována kompatibilita, stabilita a dlouhá životnost bez ohledu na zvolený typ pohledového materiálu.
| Konzoly a profily | |
|---|---|
| Konzola A (standardně) | 60 - 360 mm |
| Profil Z (standardně) | Z50 a Z65 mm |
| Max. délka Z profilu | 4000 mm |
Všechny liniové profily jsou standardně dodávány v délce 3,05 m. Po konzultaci s výrobcem je možné dodat i jiné atypické rozměry a délky prvků. Kompletní přehled profilů a konzol naleznete v technickém listu a fasádním katalogu.
Na nosnou konstrukci (stěnu budovy) se připevní závěsné A-konzoly, na které se osadí vodorovně orientované profily Z50. Ty pak tvoří konstrukční podklad pro pohledové prvky (vlnité a trapézové profily DEKPROFILE) fasádního systému DEKMETAL a zároveň vytvářejí vzduchovou mezeru sloužící k odvětrání pronikající vzdušné vlhkosti. V případě zateplení fasády je vložená minerální vata překryta doplňkovou hydroizolační fólií lehkého typu. DKM1B se využívá především při aplikaci fasádních prvků DEKMETAL orientovaných vertikálně.
Nosný rošt je nedílnou součástí fasádního systému DEKMETAL. Nosný rošt se upevňuje na nosnou konstrukci budovy a přenáší zatížení nejen od pohledových prvků a vlastní konstrukce roštu, ale také účinků sání a tlaku větru do samotné nosné konstrukce budovy. Díky rektifikaci roštu mezi jeho jednotlivými komponenty je možné vyrovnat i základní nerovnosti podkladní konstrukce.

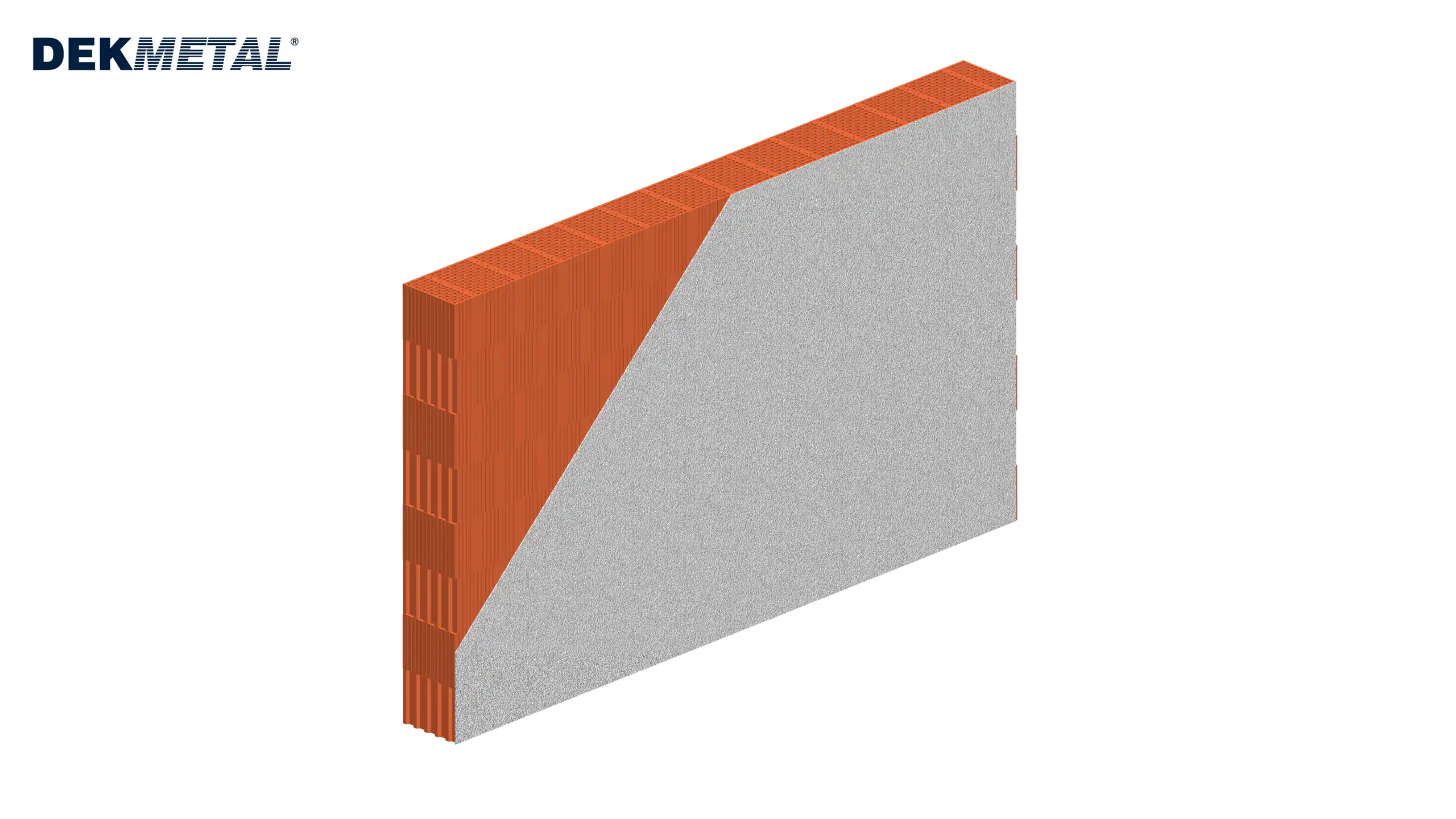

1. Nosná konstrukce

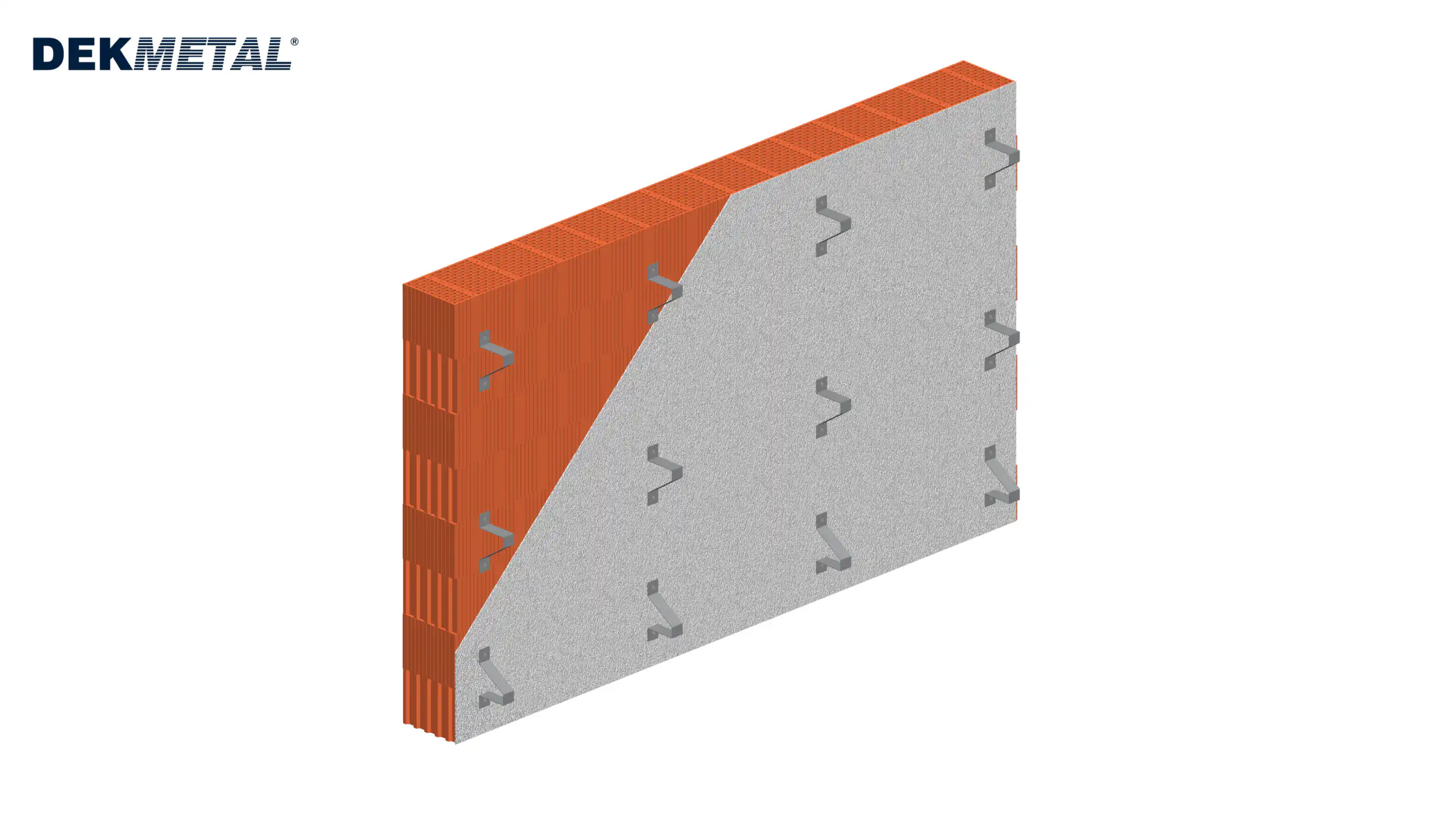

2. Instalace A konzol

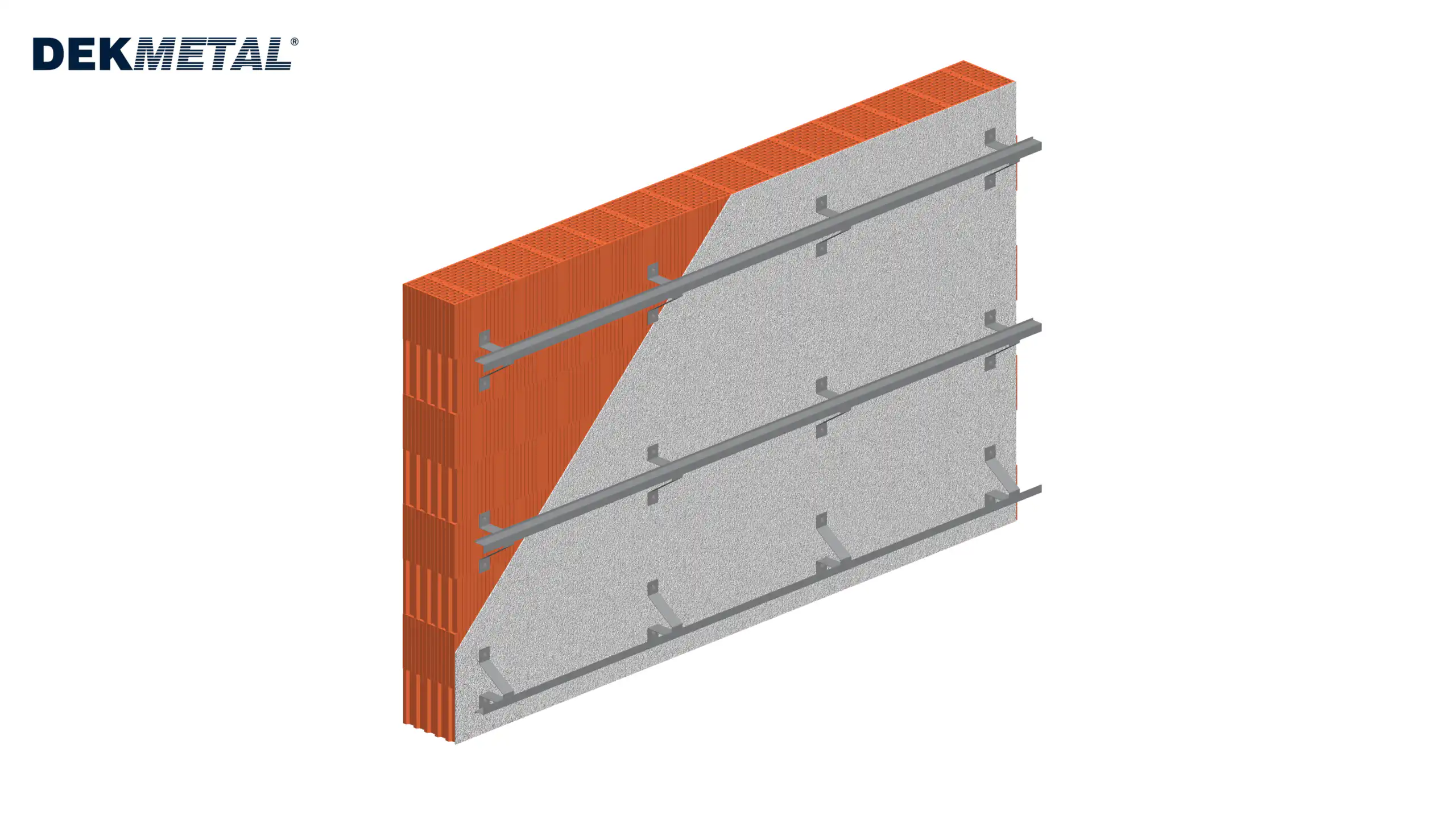

3. Instalace Z profilů
4. Aplikace tepelné izolace (např. minerální vata)

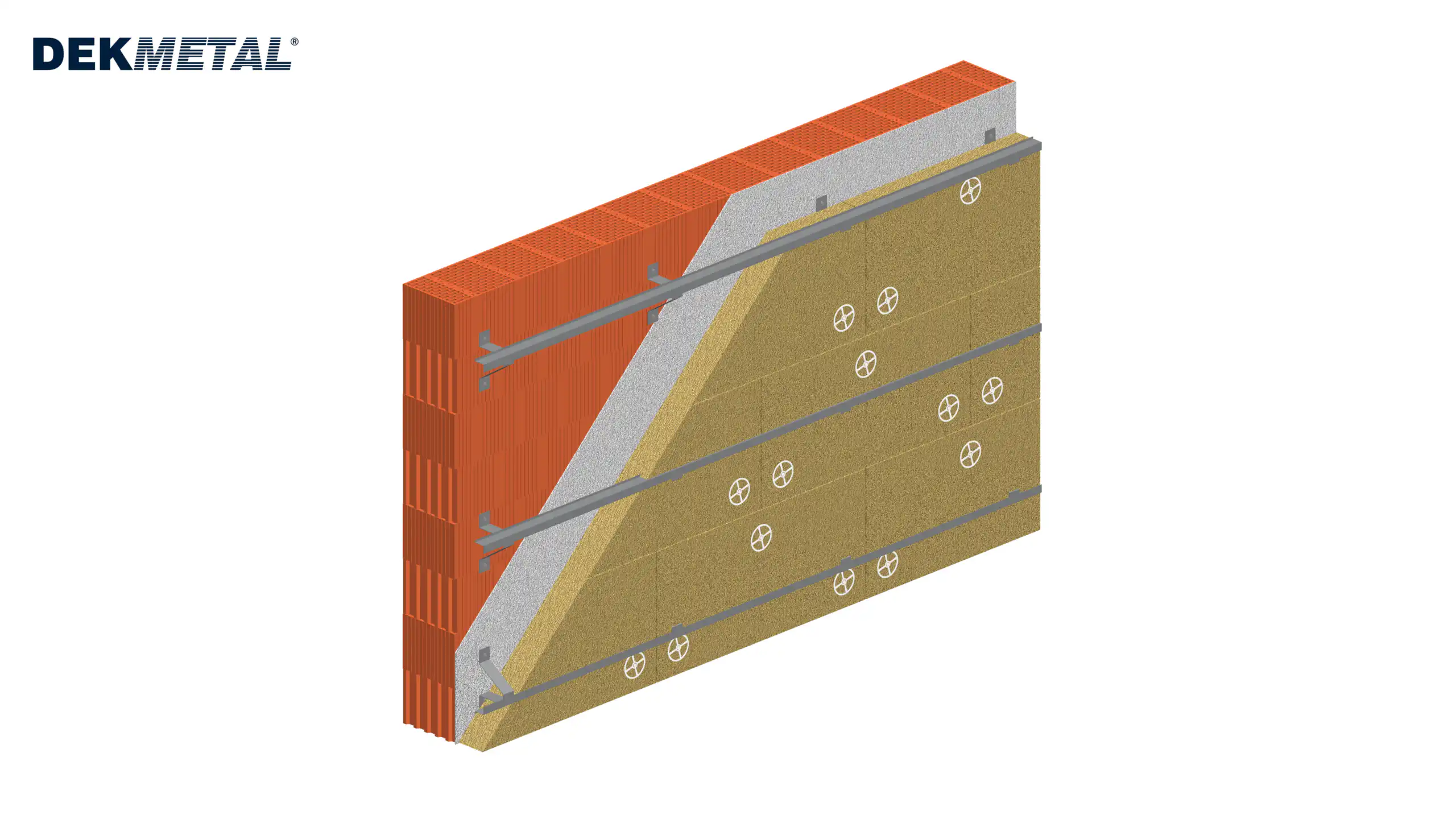

5. Fixace tepelné izolace

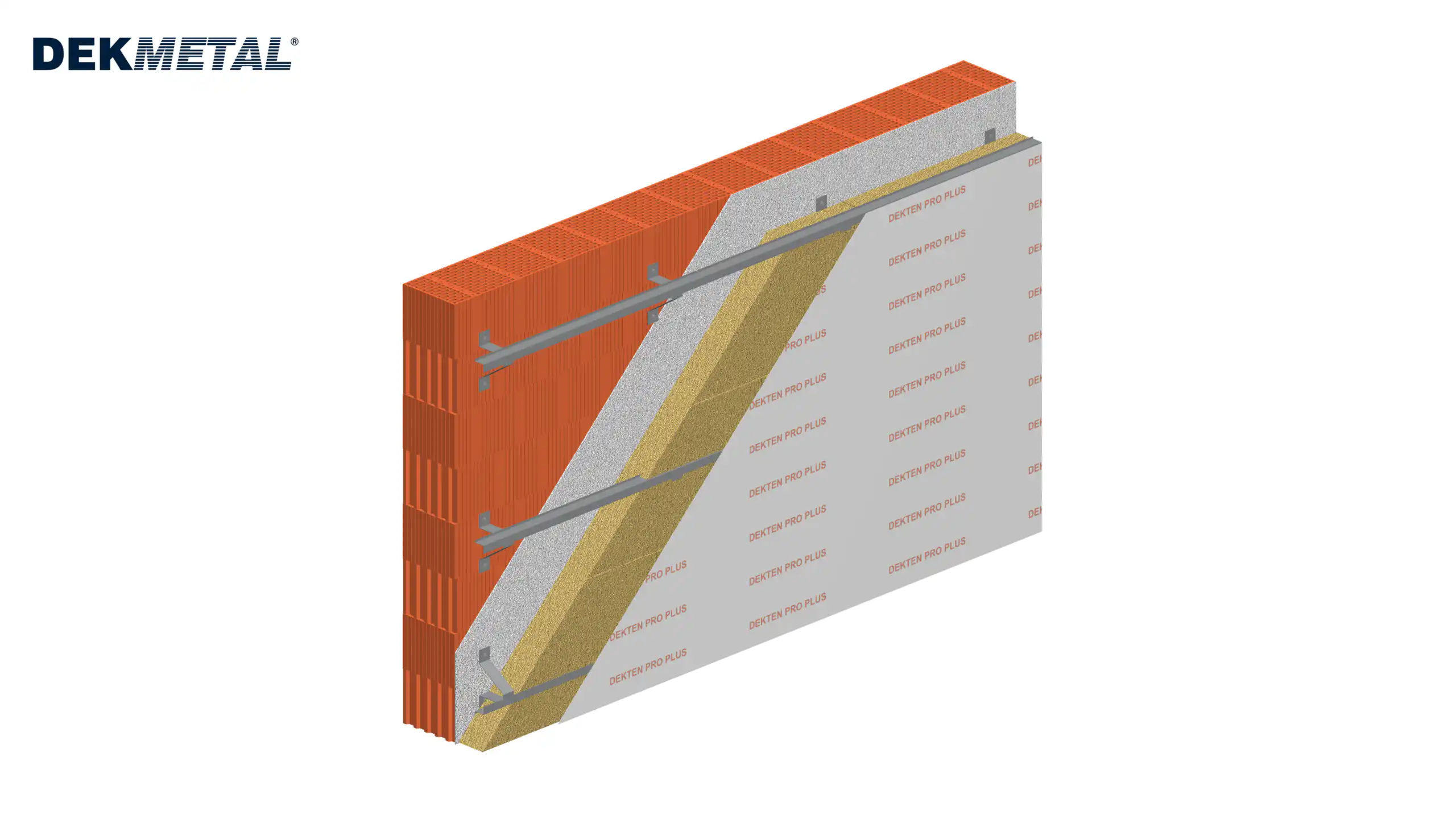

6. Aplikace doplňkové hydroizolační fólie.

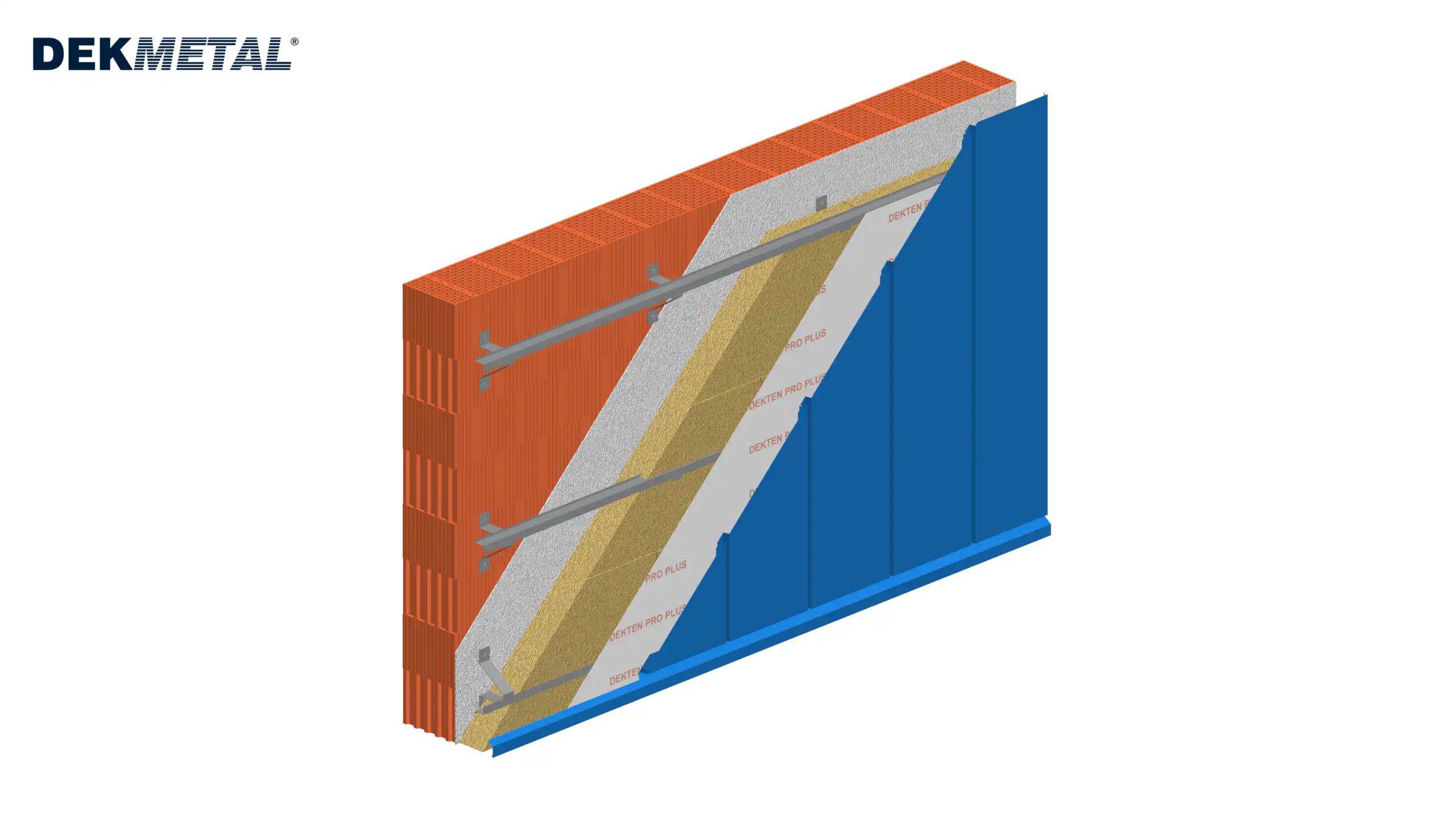

7. Osazení pohledových fasádních prvků (kazety, lamely, profily) přímo na nosný rošt.
