DEKPROFILE FOR ARCHITECT je exkluzivní řada designových profilovaných prvků, která byla vyvinuta jako nadstavba standardních profilů DEKPROFILE TR a CR. Tato řada je určena pro projekty, které vyžadují nevšední estetický vzhled a unikátní architektonický výraz fasády.
Nekonečné možnosti přizpůsobení:
Vysoká variabilita: Díky moderním výrobním technologiím společnosti DEKMETAL dokážeme přizpůsobit rozměry profilů přesně na míru vaší stavbě.
Atypické tvary na zakázku: Realizujeme speciální tvary a geometrie profilů přesně podle individuálních požadavků architekta nebo investora.
Designová svoboda: Vytvořte fasádu, která vystupuje z řady, díky kombinaci nestandardních úhlů, hloubek vln a originálních rastrů.

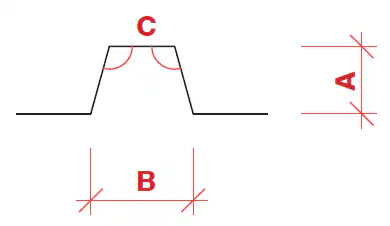

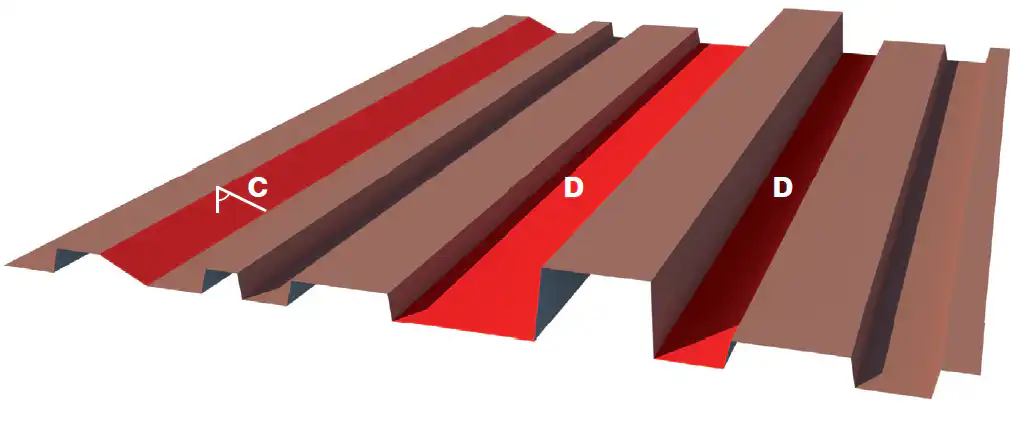

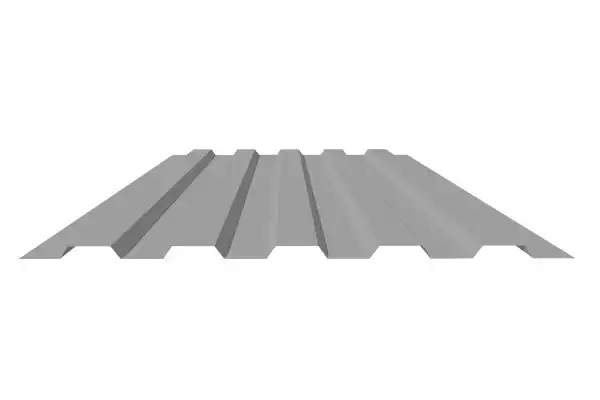

Typickou vlastností profilu je, že tvar vln profilu nikdy nevytváří pravé úhly. Stejně jako u jiných podobných profilů je možné přizpůsobit sklon (úhel šikmých ramen) vln, jejich výšku a také individuálně nastavit vzdálenost mezi jednotlivými vlnami profilu.
A – Výška vlny je volitelná; jednotlivé vlny nemusí mít stejnou výšku.
B – Šířka vlny je volitelná; jednotlivé vlny nemusí mít stejnou šířku.
C – Úhel vlny (sklon ramen) je volitelný. Levé a pravé rameno C mohou mít odlišný sklon.
D – Délka rovných přechodů je volitelná; jednotlivé přechody D mohou mít rozdílnou šířku.
Profily s pravoúhlými ohyby nelze přes sebe překládat (délkově napojovat)

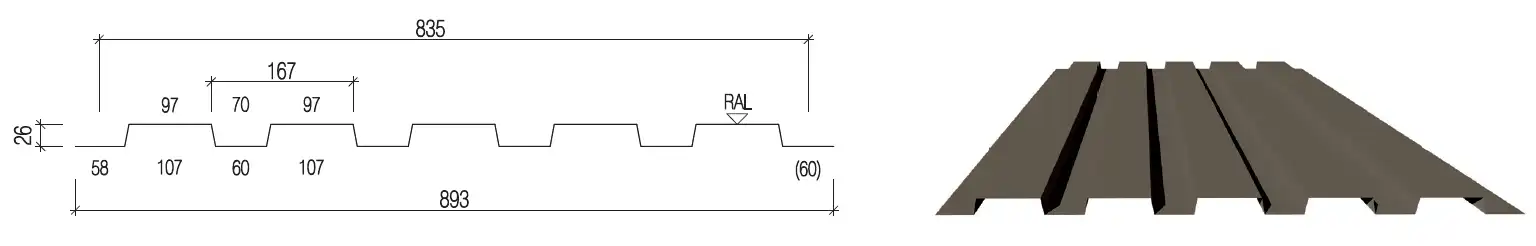

| CLASSICO 26/97-60-835/893 | (mm) |
|---|---|
| výška profilu | 26 |
| délka vyvýšených částí | 97 |
| délka rovných přechodů | 60 |
| skladebná šířka profilu | 835 |
| celková šířka profilu | 893 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

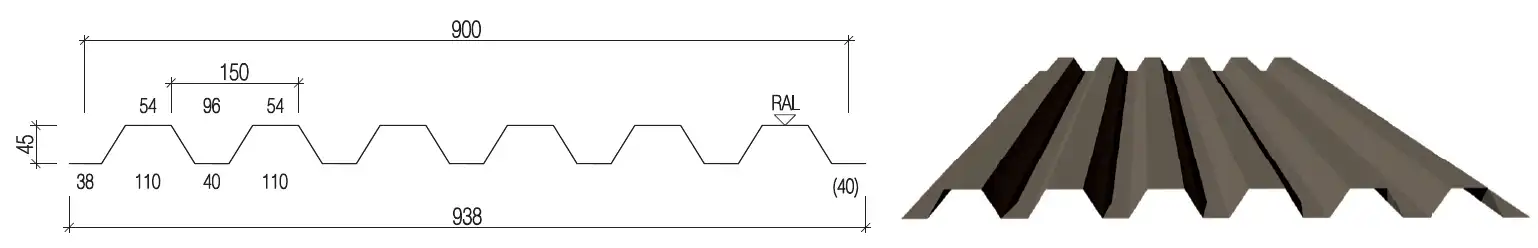

| CLASSICO 45/54-40-900/938 | (mm) |
|---|---|
| výška profilu | 45 |
| délka vyvýšených částí | 54 |
| délka rovných přechodů | 40 |
| skladebná šířka profilu | 900 |
| celková šířka profilu | 938 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

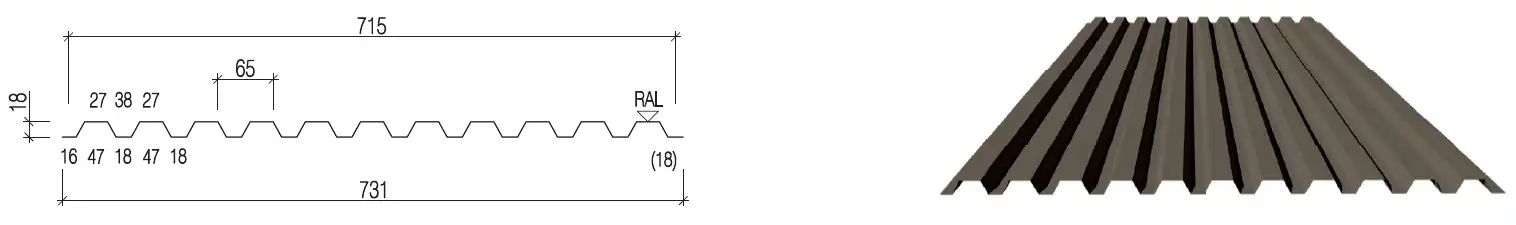

| CLASSICO 18/27-38-715/731 | (mm) |
|---|---|
| výška profilu | 18 |
| délka vyvýšených částí | 27 |
| délka rovných přechodů | 18 |
| skladebná šířka profilu | 715 |
| celková šířka profilu | 731 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

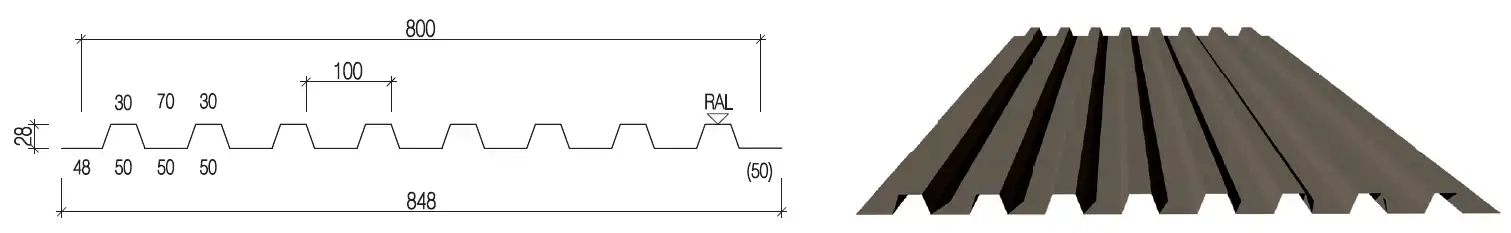

| CLASSICO 28/30-50-800/848 | (mm) |
|---|---|
| výška profilu | 28 |
| délka vyvýšených částí | 30 |
| délka rovných přechodů | 50 |
| skladebná šířka profilu | 800 |
| celková šířka profilu | 848 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

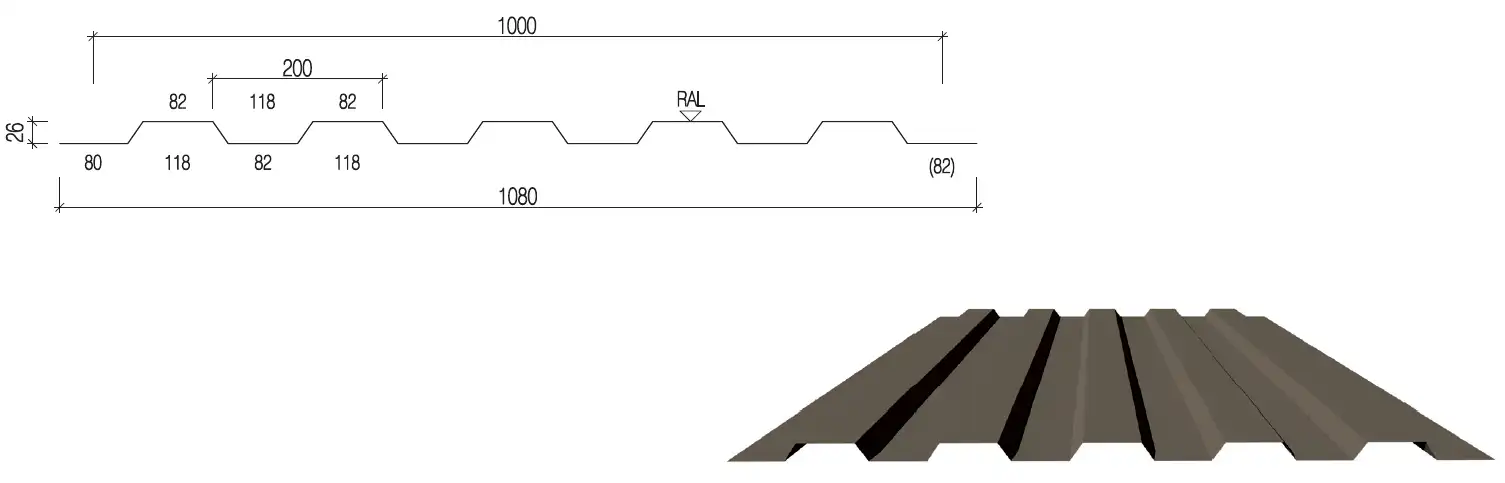

| CLASSICO 26/82-82-1000/1080 | (mm) |
|---|---|
| výška profilu | 26 |
| délka vyvýšených částí | 82 |
| délka rovných přechodů | 82 |
| skladebná šířka profilu | 1 000 |
| celková šířka profilu | 1 080 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

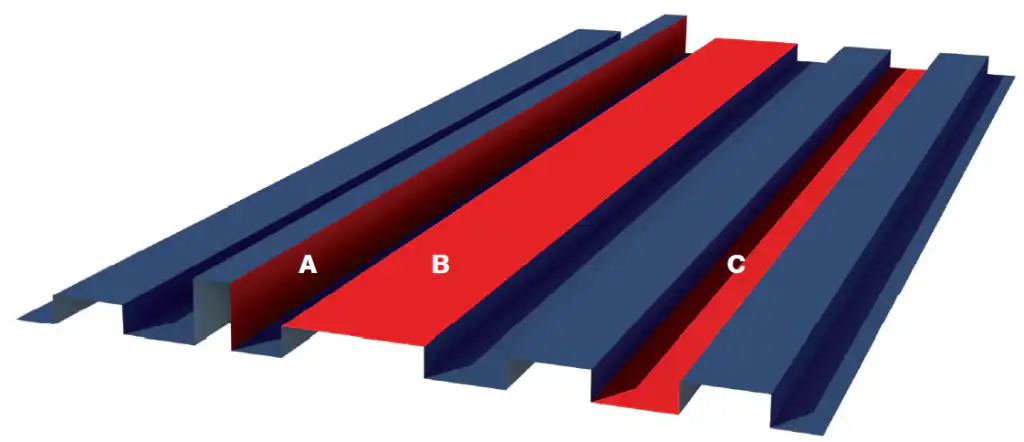

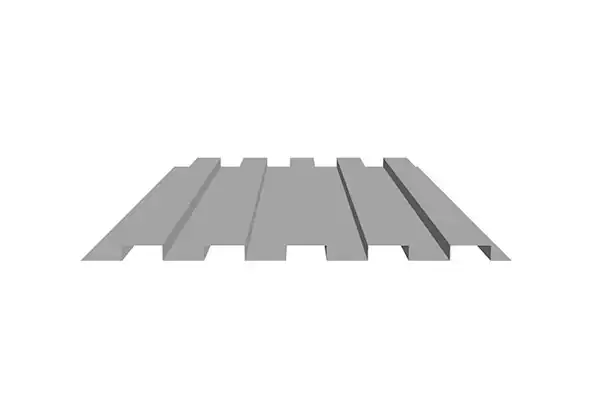

Tvar profilu Canto je definován tím, že jednotlivé vlny profilu vždy vytvářejí pravé úhly – jinými slovy, průřez profilu má čtvercový nebo obdélníkový tvar. Stejně jako u ostatních profilů řady DEKPROFILE FOR ARCHITECT je možné upravit rozměry individuálním nastavením výšky a šířky jednotlivých vln profilu, včetně vzdálenosti mezi nimi. Omezením však může být velký poměr mezi výškou a šířkou (horní či dolní) vlny, proto vždy doporučujeme konzultovat požadovaný tvar s výrobcem a ověřit si možnost výroby daného profilu.

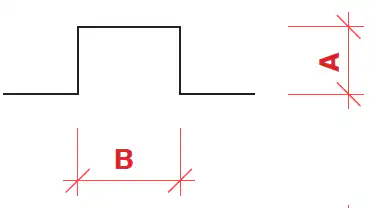

A – Výška vlny je volitelná; jednotlivé vlny nemusí mít stejnou výšku.
Výška nesmí být větší než rozměr šířky
B – Šířka vlny je volitelná; jednotlivé vlny nemusí mít stejnou šířku.
Šířka nesmí být menší než rozměr výšky
C – Délka rovných přechodů je volitelná; jednotlivé přechody mohou mít rozdílnou šířku.
Profily s pravoúhlými ohyby nelze přes sebe překládat (délkově napojovat)

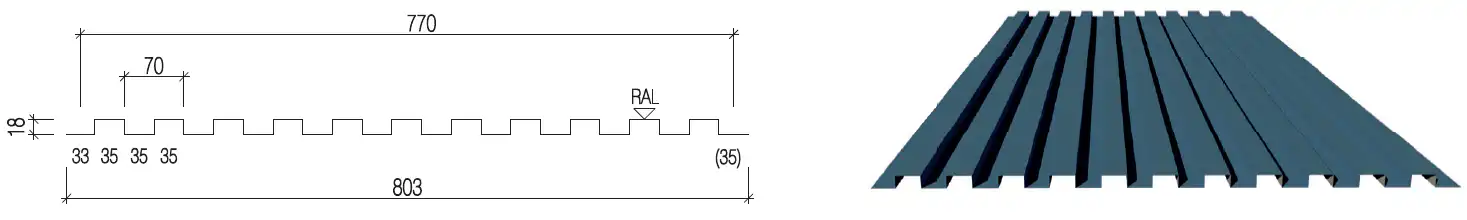

| CANTO 18/35-35-770/803 | (mm) |
|---|---|
| výška profilu | 18 |
| délka vyvýšených částí | 35 |
| délka rovných přechodů | 35 |
| skladebná šířka profilu | 770 |
| celková šířka profilu | 803 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

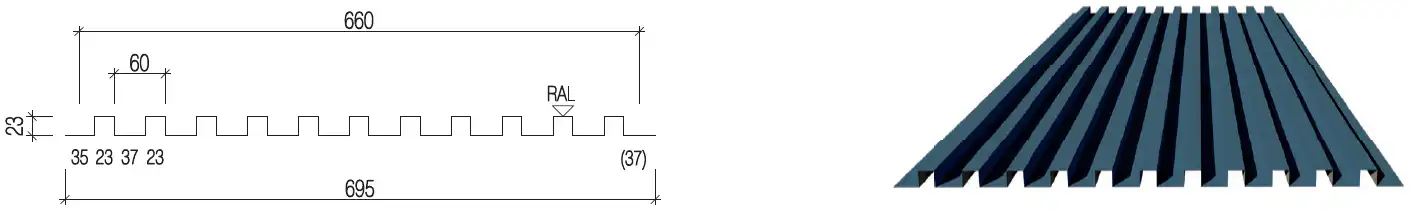

| CANTO 23/23-37-660/698 | (mm) |
|---|---|
| výška profilu | 23 |
| délka vyvýšených částí | 23 |
| délka rovných přechodů | 37 |
| skladebná šířka profilu | 660 |
| celková šířka profilu | 695 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

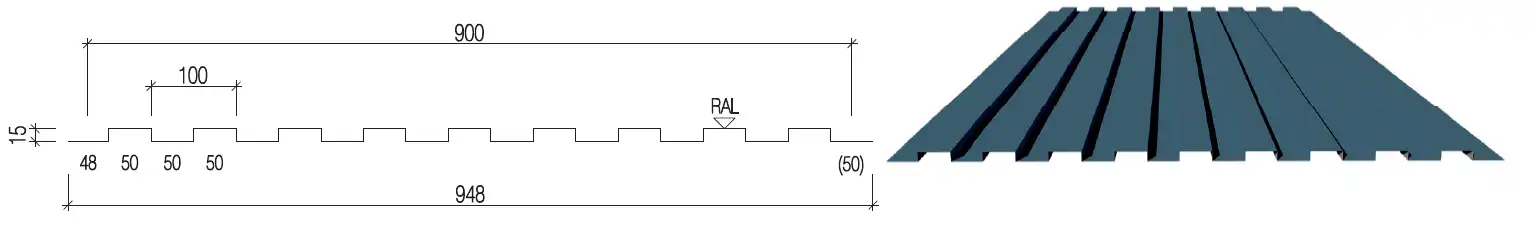

| CANTO 15/50-50-900/948 | (mm) |
|---|---|
| výška profilu | 15 |
| délka vyvýšených částí | 50 |
| délka rovných přechodů | 50 |
| skladebná šířka profilu | 900 |
| celková šířka profilu | 948 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

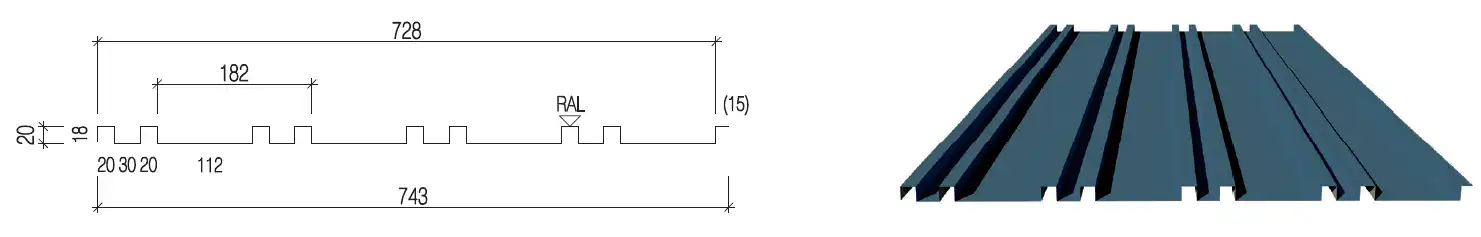

| CANTO 20/20-30_112-728/743 | (mm) |
|---|---|
| výška profilu | 20 |
| délka vyvýšených částí | 20 |
| délka rovných přechodů | 30/112 |
| skladebná šířka profilu | 728 |
| celková šířka profilu | 743 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

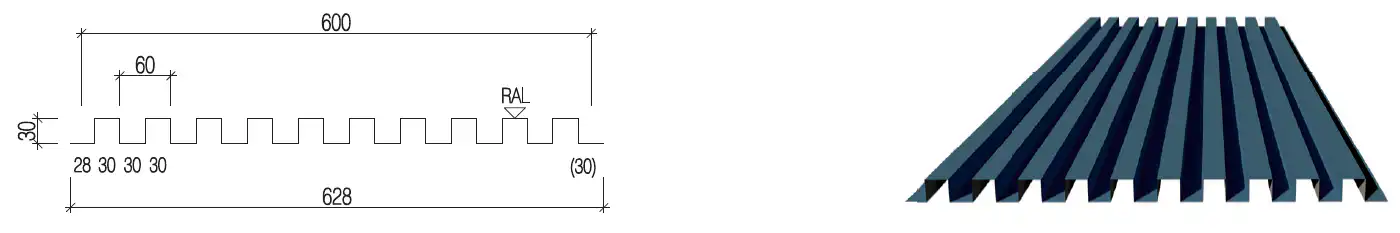

| CANTO 30/30-30-600/628 | (mm) |
|---|---|
| výška profilu | 30 |
| délka vyvýšených částí | 30 |
| délka rovných přechodů | 30 |
| skladebná šířka profilu | 600 |
| celková šířka profilu | 628 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

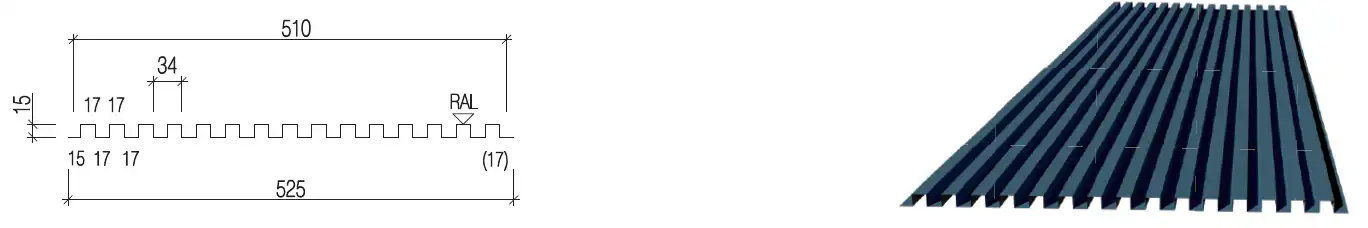

| CANTO 15/17-17-510/525 | (mm) |
|---|---|
| výška profilu | 15 |
| délka vyvýšených částí | 17 |
| délka rovných přechodů | 17 |
| skladebná šířka profilu | 510 |
| celková šířka profilu | 525 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

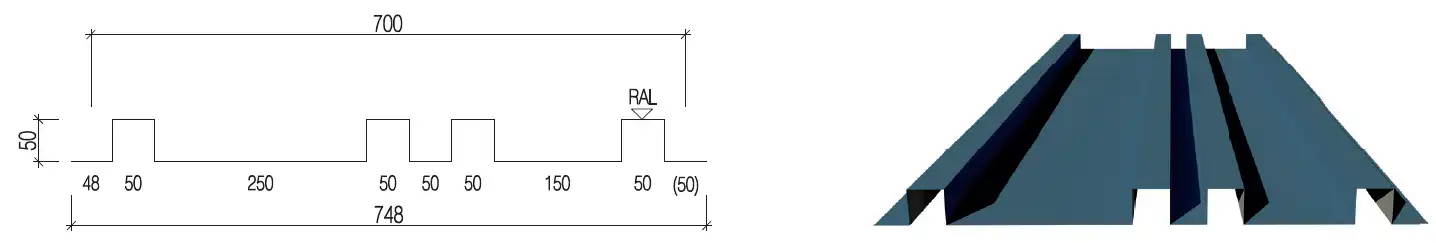

| CANTO 50/50-50_150_250-700/748 | (mm) |
|---|---|
| výška profilu | 50 |
| délka vyvýšených částí | 50 |
| délka rovných přechodů | 50/150/250 |
| skladebná šířka profilu | 700 |
| celková šířka profilu | 748 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

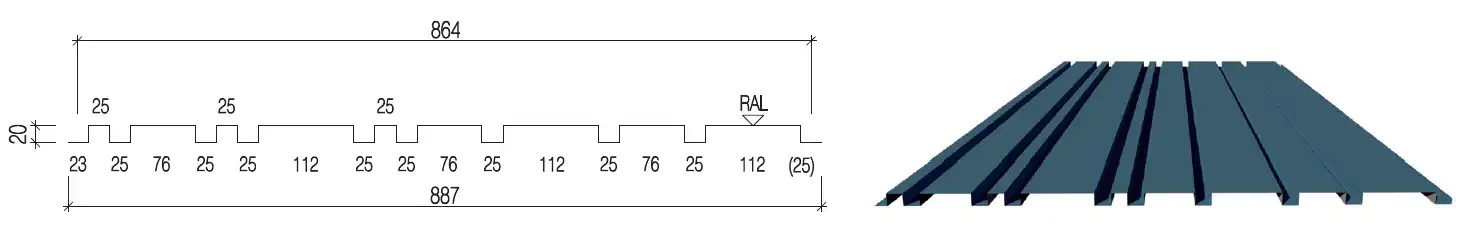

| CANTO 20/25-25_76_112-864/887 | (mm) |
|---|---|
| výška profilu | 20 |
| délka vyvýšených částí | 25/76/112 |
| délka rovných přechodů | 25 |
| skladebná šířka profilu | 864 |
| celková šířka profilu | 887 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

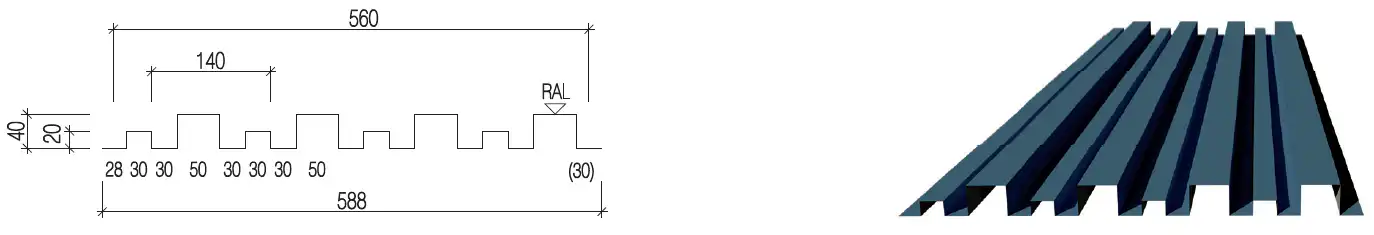

| CANTO 20_40/30_50-560/588 | (mm) |
|---|---|
| výška profilu | 20/40 |
| délka vyvýšených částí | 30/50 |
| délka rovných přechodů | 30 |
| skladebná šířka profilu | 560 |
| celková šířka profilu | 588 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

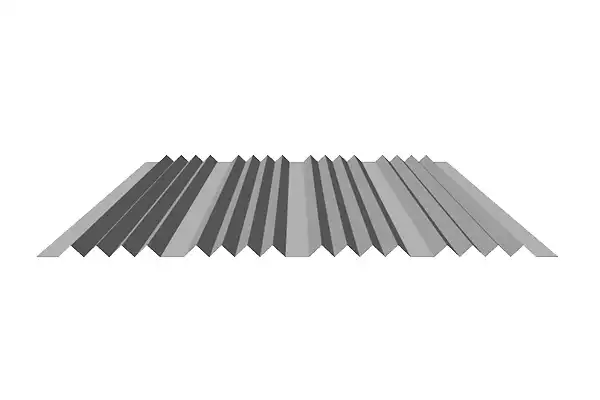

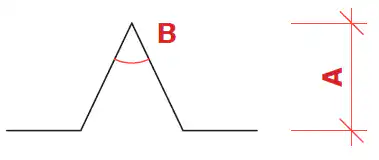

Typickým znakem profilu SEGA je jeho „pílovitý“ tvar. Profil je ve svém průřezu tvořen soustavou trojúhelníků, u kterých lze měnit úhel sklonu ramen i samotnou délku ramen. Tvar vlny nemusí nutně odpovídat rovnostrannému ani rovnoramennému trojúhelníku a také není podmínkou, že pravidelný tvar nemůže být přerušen (doplněn) spodním horizontálním přechodem mezi jednotlivými vlnami profilu. Je rovněž možné individuálně nastavit délku spodního horizontálního přechodu mezi vlnami.
A – Výška vlny je volitelná; jednotlivé vlny nemusí mít stejnou výšku.
B – Úhel vlny (sklon ramen) je volitelný; úhel jednotlivých vln se může lišit.

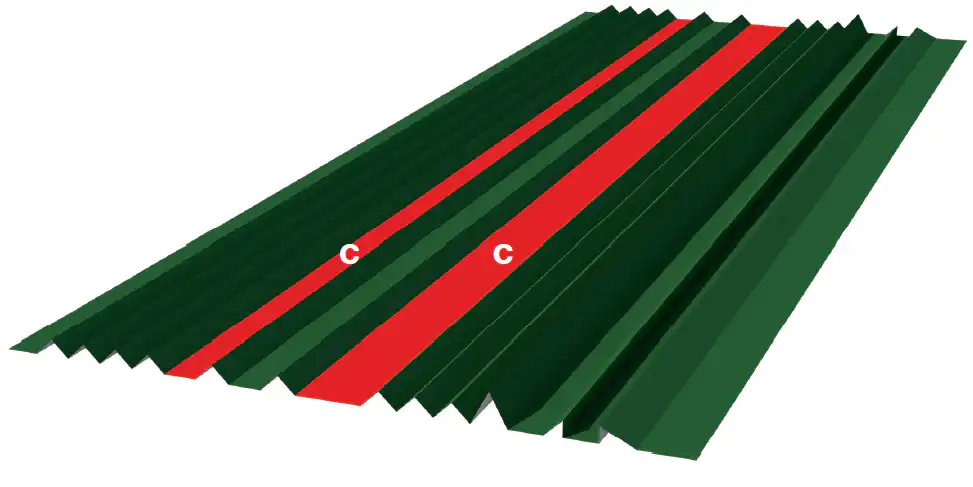

C – Délka rovných přechodů je volitelná; jednotlivé přechody mohou mít rozdílnou šířku.

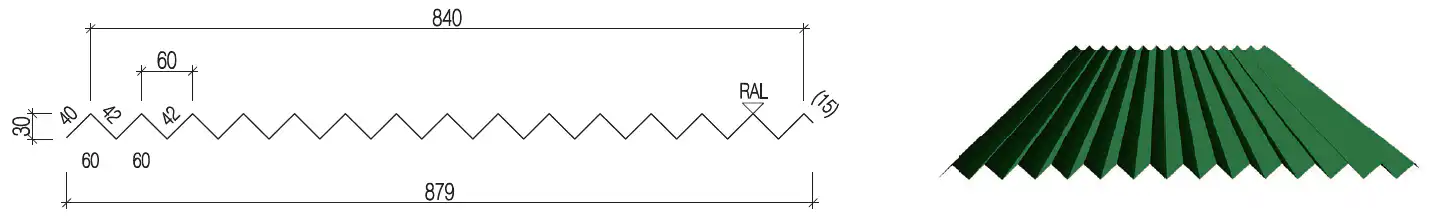

| SEGA 30/60-840/879 | (mm) |
|---|---|
| výška profilu | 30 |
| osová vzdálenost trojúhelníků | 60 |
| délka rovných přechodů | - |
| skladebná šířka profilu | 840 |
| celková šířka profilu | 879 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

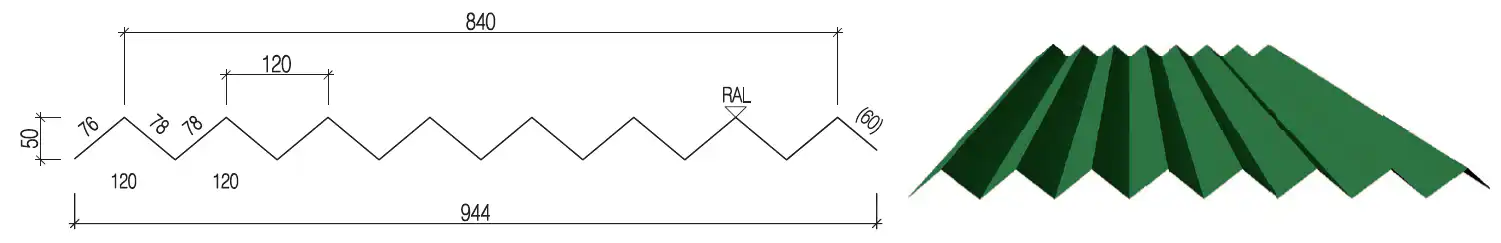

| SEGA 50/120-840/944 | (mm) |
|---|---|
| výška profilu | 50 |
| osová vzdálenost trojúhelníků | 120 |
| délka rovných přechodů | - |
| skladebná šířka profilu | 840 |
| celková šířka profilu | 944 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

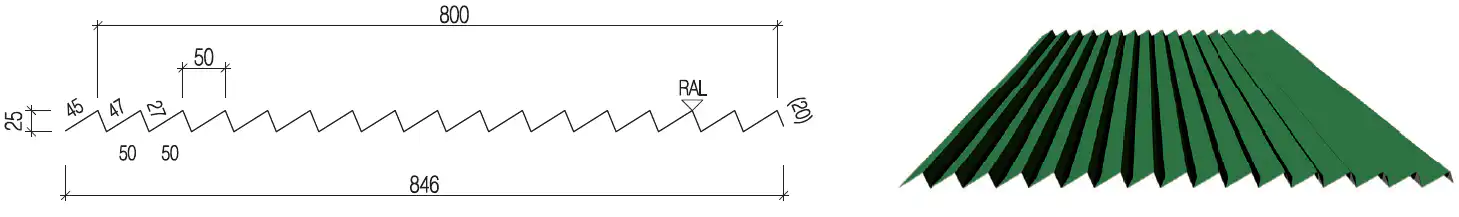

| SEGA 25/50-800/846 | (mm) |
|---|---|
| výška profilu | 25 |
| osová vzdálenost trojúhelníků | 50 |
| délka rovných přechodů | - |
| skladebná šířka profilu | 800 |
| celková šířka profilu | 846 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

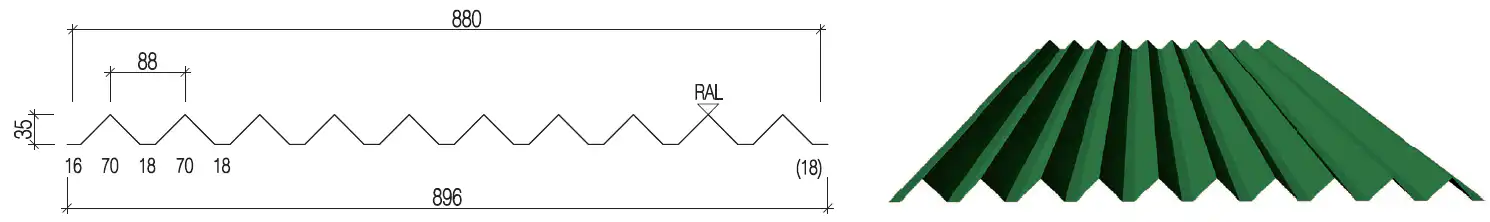

| SEGA 35/88-18-880/896 | (mm) |
|---|---|
| výška profilu | 35 |
| osová vzdálenost trojúhelníků | 88 |
| délka rovných přechodů | 18 |
| skladebná šířka profilu | 880 |
| celková šířka profilu | 896 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |
| SEGA 39/*_*38_103-895/931 | (mm) |
|---|---|
| výška profilu | 39 |
| osová vzdálenost trojúhelníků | *** |
| délka rovných přechodů | 38/103 |
| skladebná šířka profilu | 895 |
| celková šířka profilu | 931 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

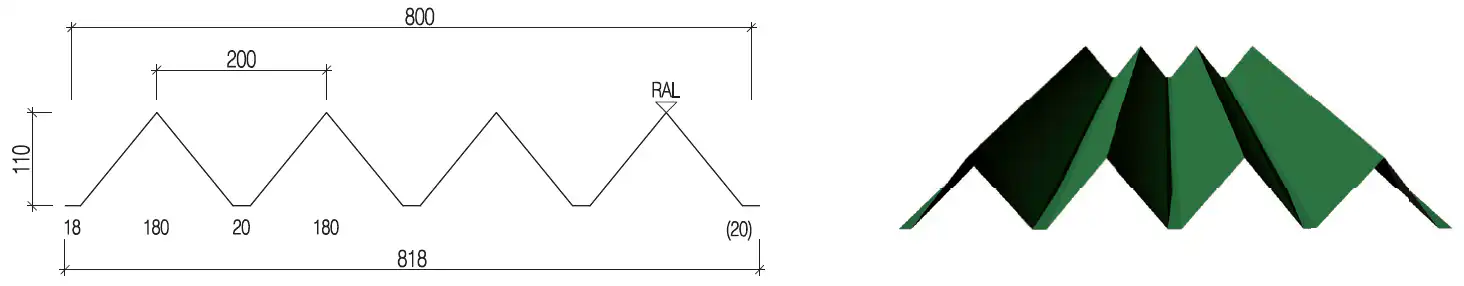

| SEGA 110/200-20-800/818 | (mm) |
|---|---|
| výška profilu | 110 |
| osová vzdálenost trojúhelníků | 200 |
| délka rovných přechodů | 20 |
| skladebná šířka profilu | 800 |
| celková šířka profilu | 818 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

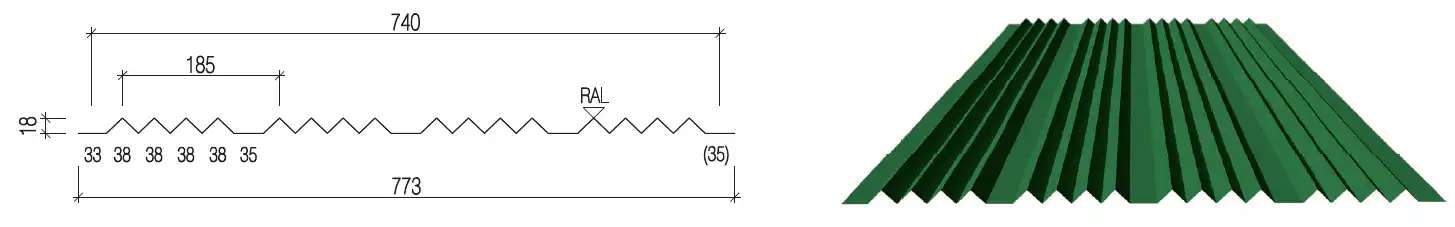

| SEGA 18/185-35-740/773 | (mm) |
|---|---|
| výška profilu | 18 |
| osová vzdálenost trojúhelníků | 185 |
| délka rovných přechodů | 35 |
| skladebná šířka profilu | 740 |
| celková šířka profilu | 773 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

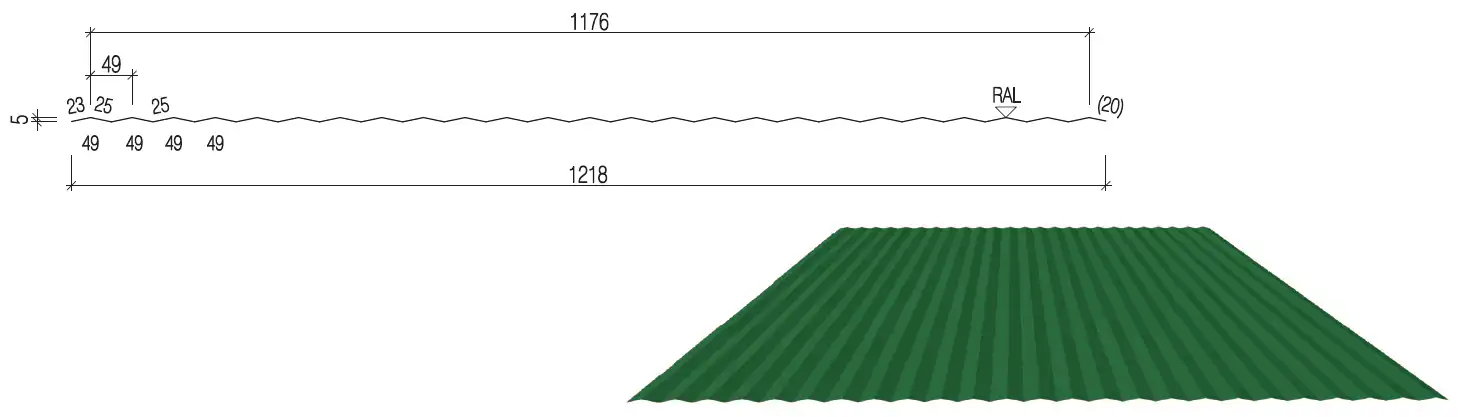

| SEGA 5/49-1176/1218 | (mm) |
|---|---|
| výška profilu | 5 |
| osová vzdálenost trojúhelníků | 49 |
| délka rovných přechodů | - |
| skladebná šířka profilu | 1 176 |
| celková šířka profilu | 1 218 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,63 |

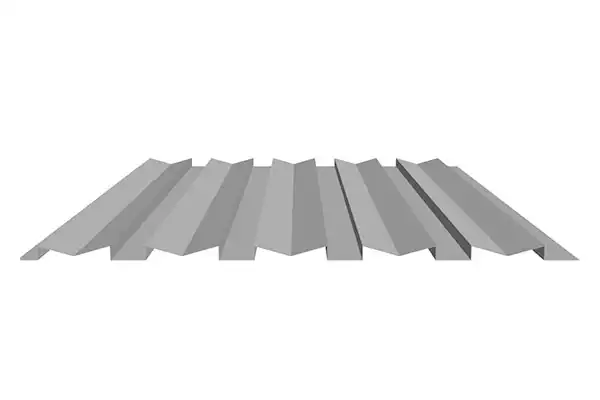

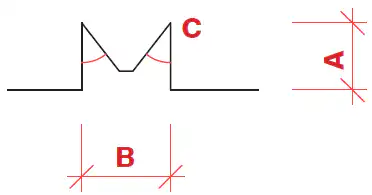

Pro charakteristiku průřezu profilu VALLE je typická vlna ve tvaru písmene M. Při návrhu profilu je možné tento tvar různě „deformovat“ (rozšiřovat, zužovat nebo vertikálně prodlužovat) až do požadované podoby dle představ architekta či investora. Stejně jako u ostatních profilů této řady lze libovolně (při splnění určitých výrobních podmínek) upravovat vodorovnou spodní vzdálenost mezi jednotlivými vlnami.

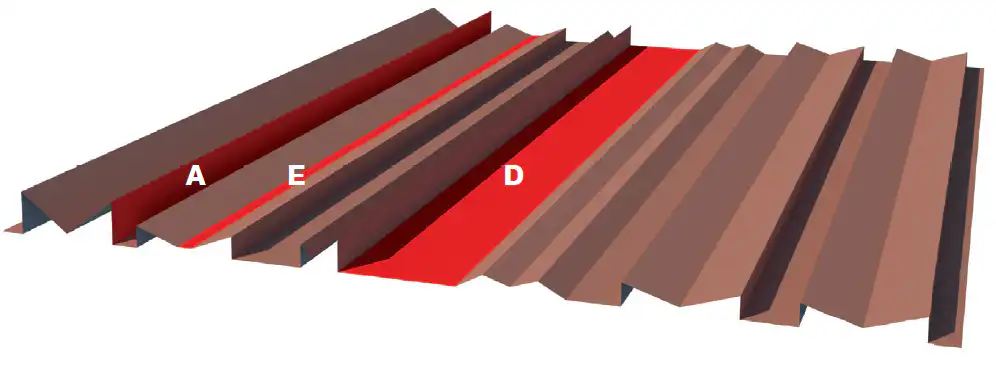

A – Výška vlny je voliteľná, jednotlivé vlny nemusia mať rovnakú výšku.
B- Šírka vlny je voliteľná, jednotlivé vlny nemusia mať rovnakú šírku.
C- Uhol vlny (sklon ramien) je voliteľný. Ľavá a pravá časť môžu mať iný sklon.
D- Dĺžka rovných prechodov je voliteľná, jednotlivé prechody D môžu mať rozdielnu šírku.
E- Priesečník vnútorných ramien písmena M môže byť tvorený bodom alebo aj tzv. rovno hz plôškou voliteľnej dĺžky
Profily s pravoúhlými ohyby nelze přes sebe překládat (délkově napojovat)

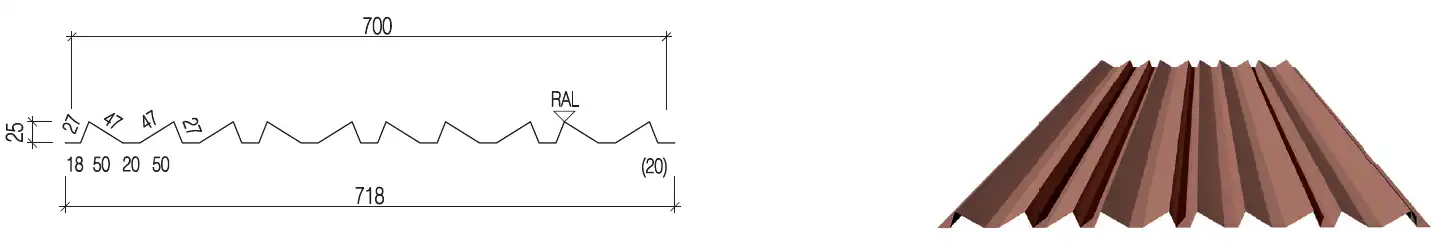

| VALLE 25-20-700/718 | (mm) |
|---|---|
| výška profilu | 25 |
| délka rovných přechodů | 20 |
| skladebná šířka profilu | 700 |
| celková šířka profilu | 718 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,75 |

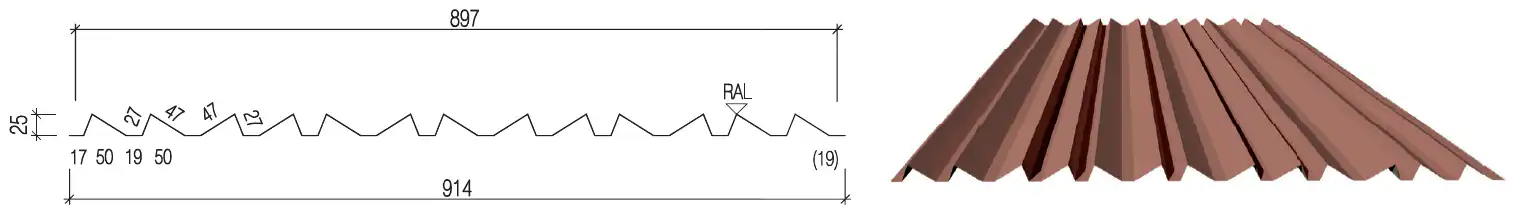

| VALLE 25-19-897/914 | (mm) |
|---|---|
| výška profilu | 25 |
| délka rovných přechodů | 19 |
| skladebná šířka profilu | 897 |
| celková šířka profilu | 914 |
| maximální délka profilu | 6 000 |
| minimální délka profilu | 500 |
| standardní tl. materiálu1) | 0,5–0,75 |

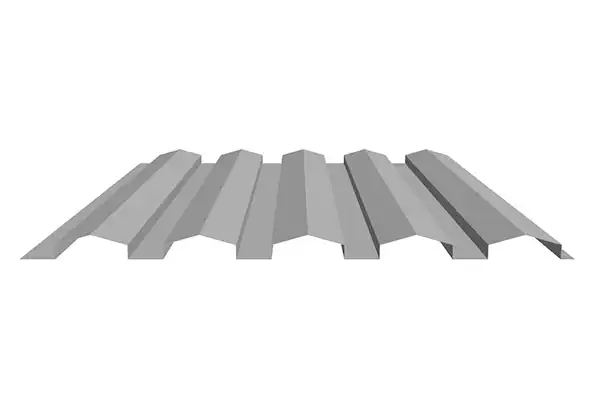

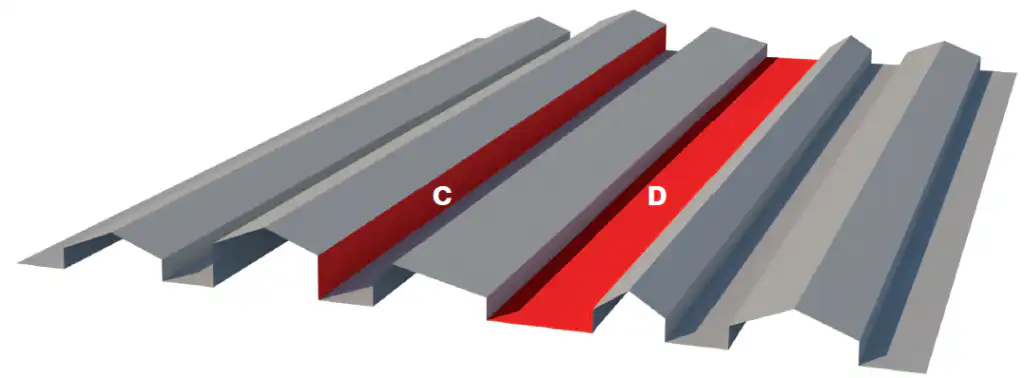

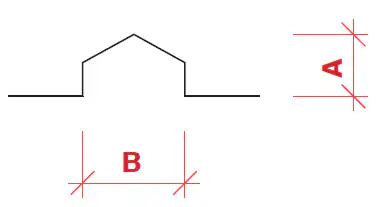

Profil CASA ve svém průřezu imituje soustavu malých domečků. U profilu lze přizpůsobit výšku základny „domečku“, úhel sklonu i šířku vlny tvořící „střechu“. Samozřejmostí, stejně jako u ostatních profilů této řady, je možnost upravit spodní horizontální vzdálenost mezi jednotlivými vlnami profilu.
A – Výška vlny je voliteľná, jednotlivé vlny nemusia mať rovnakú výšku.
B- Šírka vlny je voliteľná, jednotlivé vlny nemusia mať rovnakú šírku.
C- Výška vertikálnej časti vlny je voliteľná, ľavá a pravá výška sa môže líšiť.
D- Dĺžka rovných prechodov je voliteľná, jednotlivé prechody môžu mať rozdielnu šírku
Profily s pravoúhlými ohyby nelze přes sebe překládat (délkově napojovat)

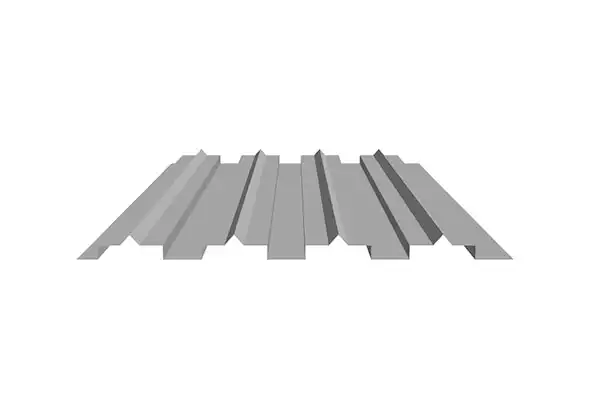

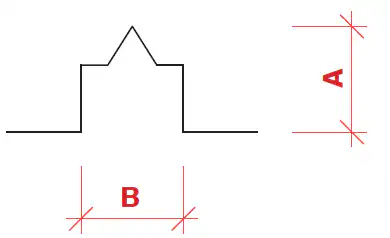

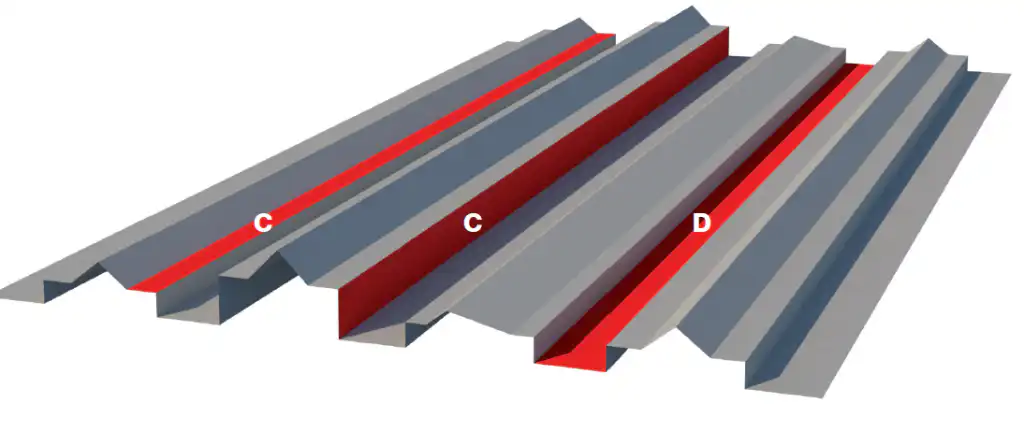

Profil CIMA představuje kombinaci profilů CANTO a SEGA. V průřezu ide o spojení vystupujících čtverců či obdélníků, na kterých je „postaven“ trojúhelník. U profilu lze upravovat rozměry obdélníků, velikost a sklon ramen trojúhelníků a samozřejmě i délku spodní horizontální plochy mezi jednotlivými vlnami.
A – Výška vlny je voliteľná, jednotlivé vlny nemusia mať rovnakú výšku.
B- Šírka vlny je voliteľná, jednotlivé vlny nemusia mať rovnakú šírku.
C- Výška vertikálnej časti vlny je voliteľná, ľavá a pravá výška sa môže líšiť.
D- Dĺžka rovných prechodov je voliteľná, jednotlivé prechody môžu mať rozdielnu šírku
Profily s pravoúhlými ohyby nelze přes sebe překládat (délkově napojovat)
Hledáte technický list, certifikát, prohlášení o vlastnostech nebo montážní návod?
Navštivte naši sekci Dokumenty ke stažení, kde najdete všechny potřebné podklady k fasádním systémům, střešním krytinám, plotovým výplním i zakázkové výrobě DEKMETAL.
K dispozici jsou také katalogy, ceníky, montážní postupy, vzorové výkresy i všeobecné obchodní podmínky.
Vše na jednom místě, přehledně a ke stažení kdykoli potřebujete.
Komplexní technické a projekční detaily ve Stavební knihovně DEK (zdarma po registraci)
DEKMETAL ve spolupráci s Atelierem DEK připravil rozsáhlou sadu typických projekčních detailů pro fasádní a střešní systémy DEKMETAL. Všechny detaily jsou k dispozici zdarma ke stažení a můžete je přímo použít ve svých projektech. Najdete je ve Stavební knihovně DEK ve formátech PDF a DWG.Detaily jsou interaktivní, můžete si je přizpůsobit tloušťce tepelné izolace podle vaší potřeby.
Pro stažení kompletních sad detailů se stačí přihlásit pomocí účtu Dekpartner, e-shopu Stavebnin DEK nebo Deksoft. Registrace i stahování detailů jsou zcela zdarma.
Po přihlášení vyberte vlevo výrobce DEKMETAL a v pravé části si zvolte požadované technické detaily.
