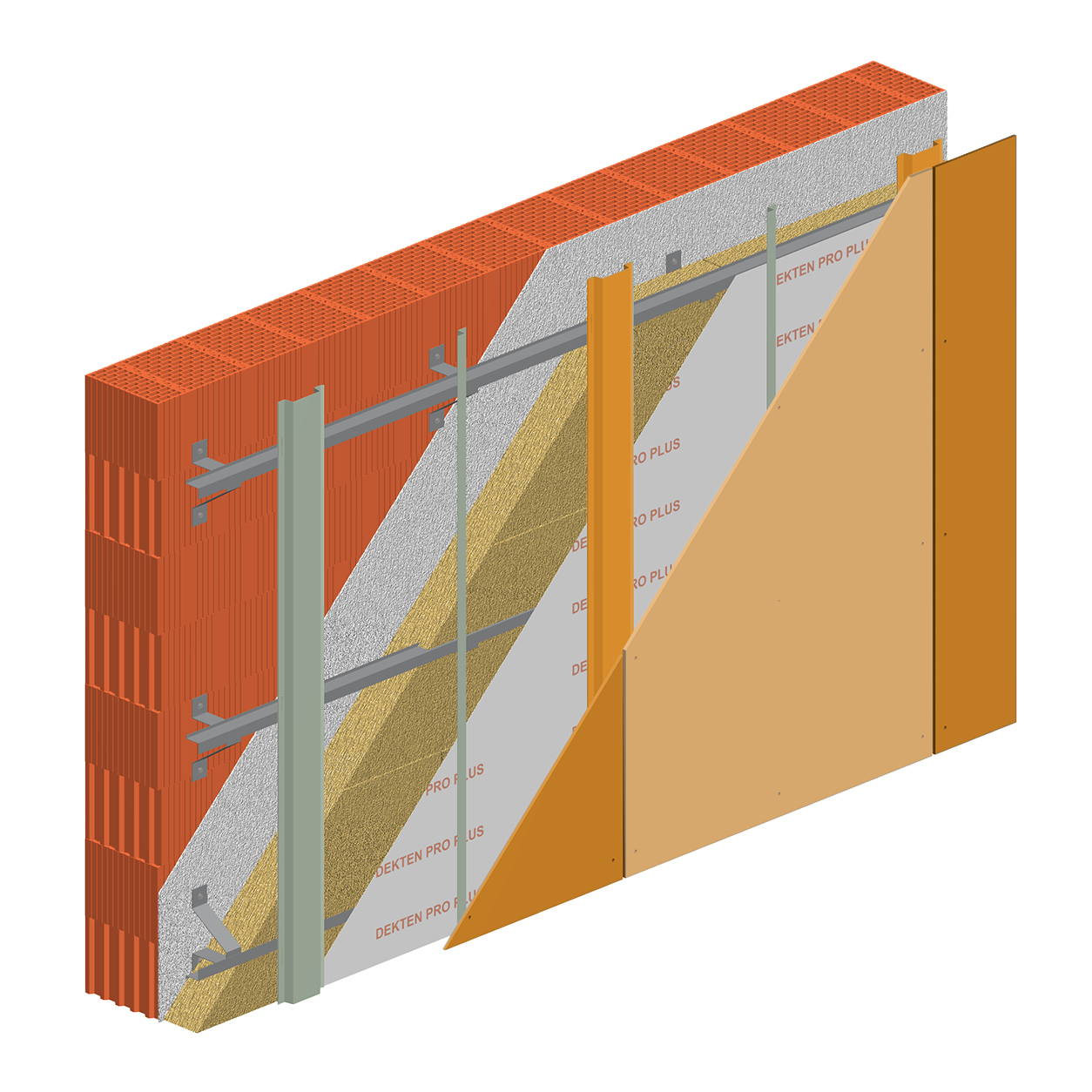

Nosný rošt Cetris, typ: Spára OM profil

Nosný rošt DEKMETAL DKM2A je určen pro montáž fasádních desek CETRIS.

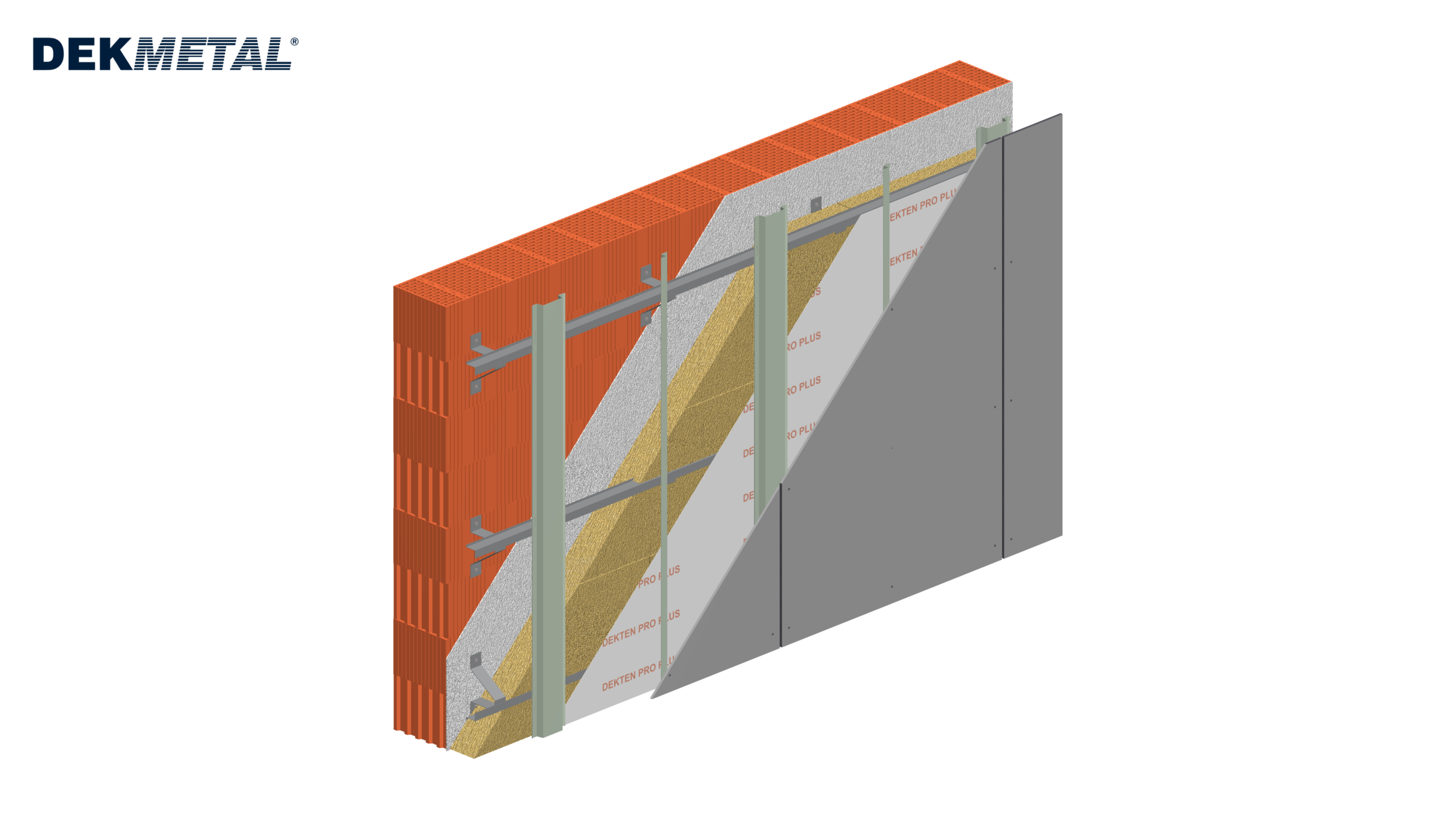

Ke konzolám A se pomocí šroubových spojů připevňují vodorovné Z profily, na které se následně montují svislé OM profily nesoucí fasádní desky. V závislosti na konkrétním řešení skladby lze rošt doplnit také svislými Z profily. Přesné rozmístění, orientace a způsob napojení jednotlivých prvků nosného roštu jsou znázorněny ve 3D vizualizaci a v navazující výkresové dokumentaci ve formátu PDF.

Deska Cetris

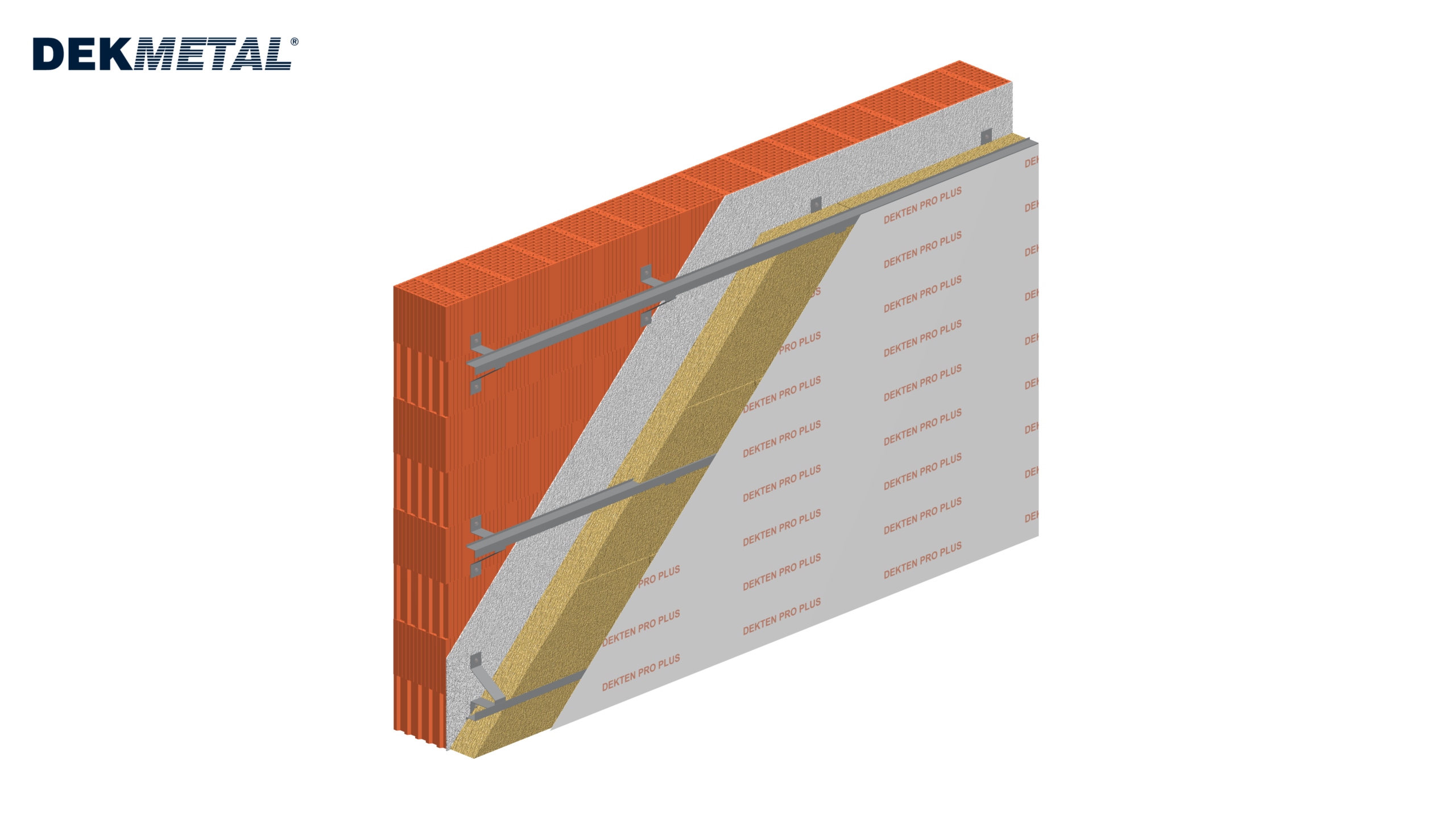

Doplňková hydroizolační vrstva (fólie DEKTEN FASSADE II)

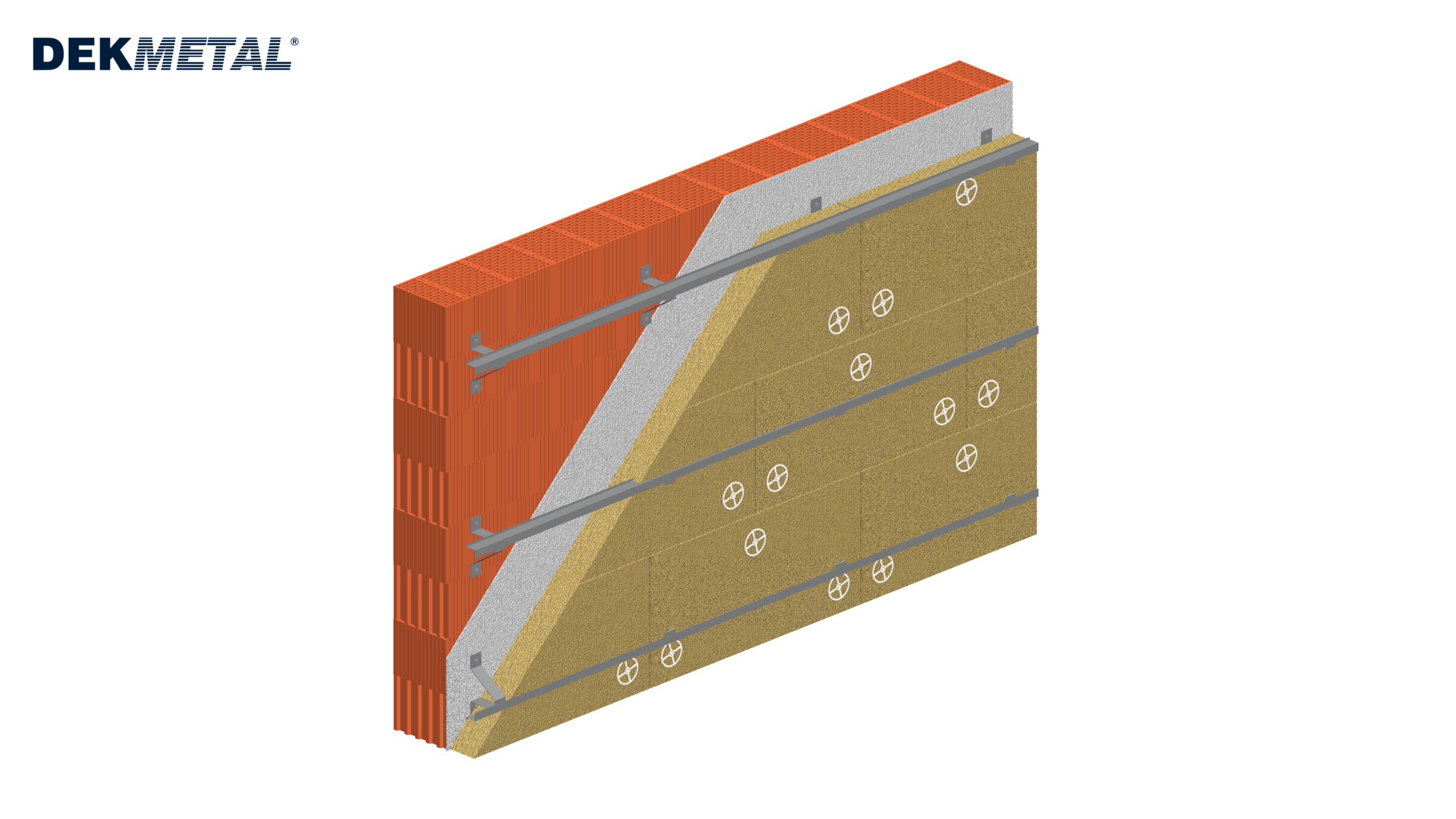

Tepelná izolace (ISOVER FASSIL)
Omítka (volitelná)
Nosná konstrukce

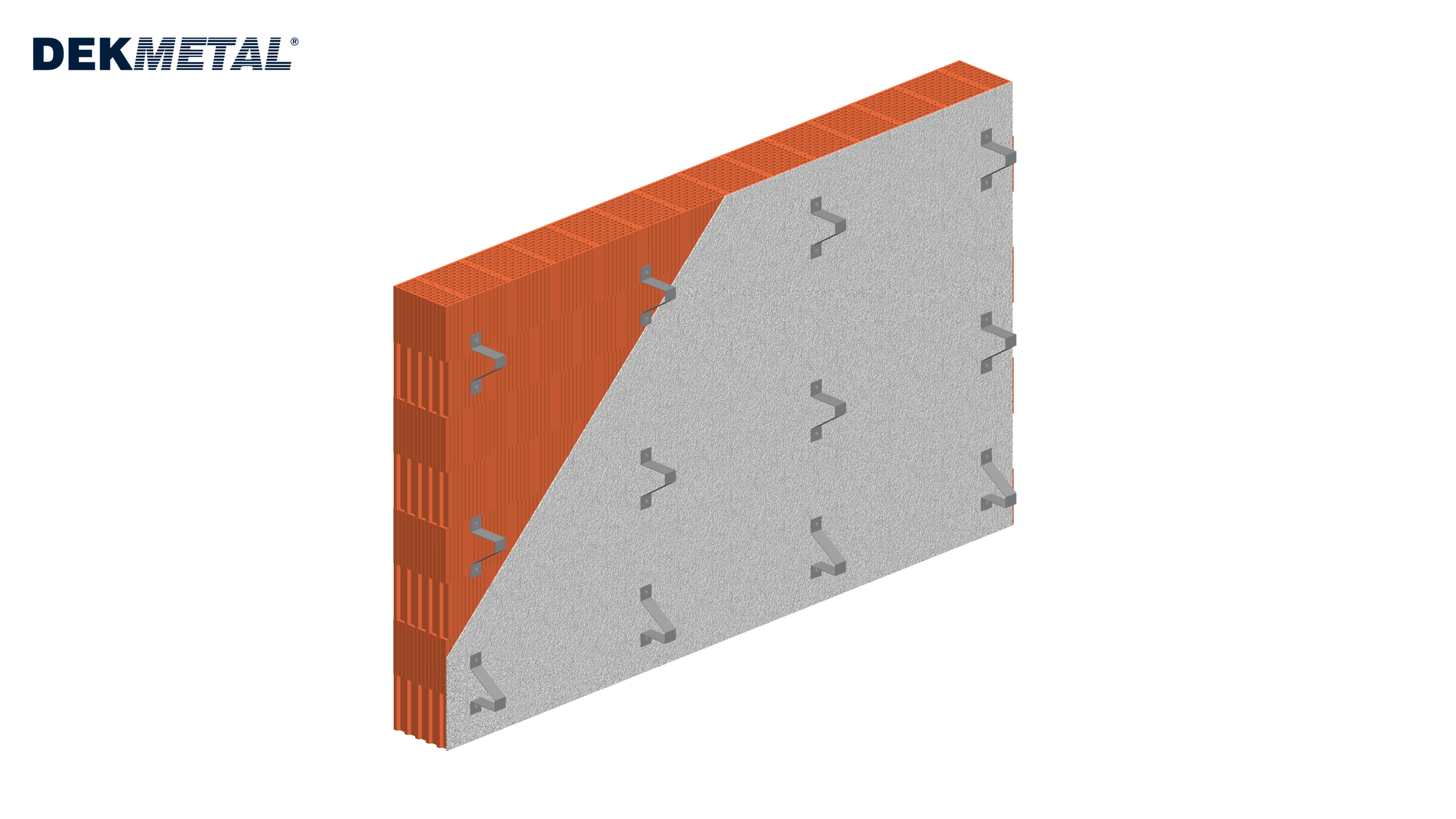

Konzola A

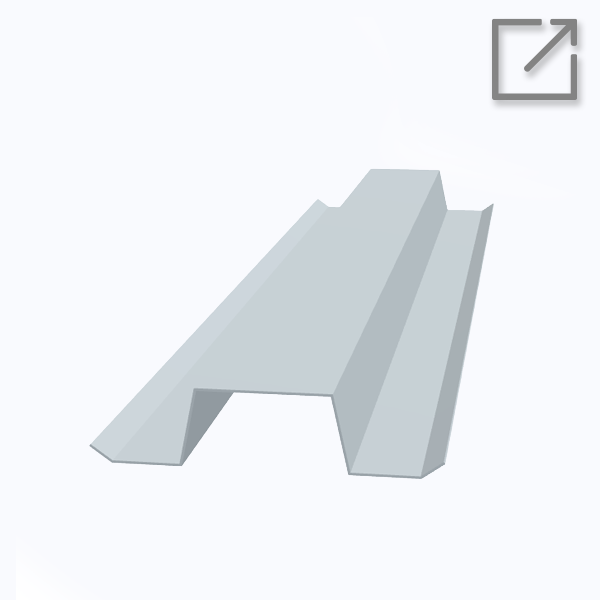

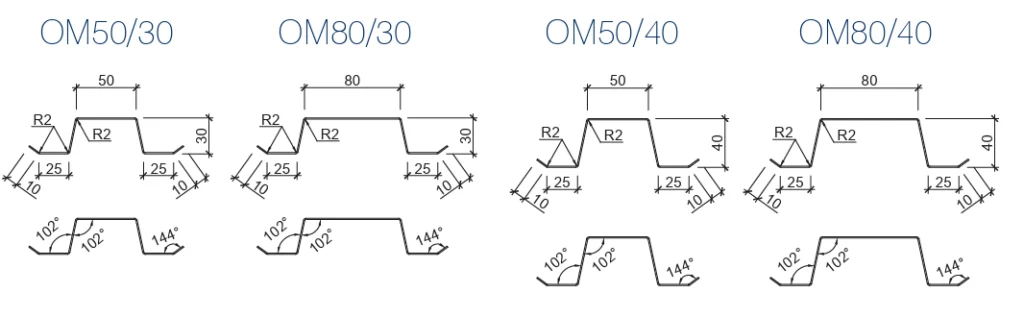

Profil OM

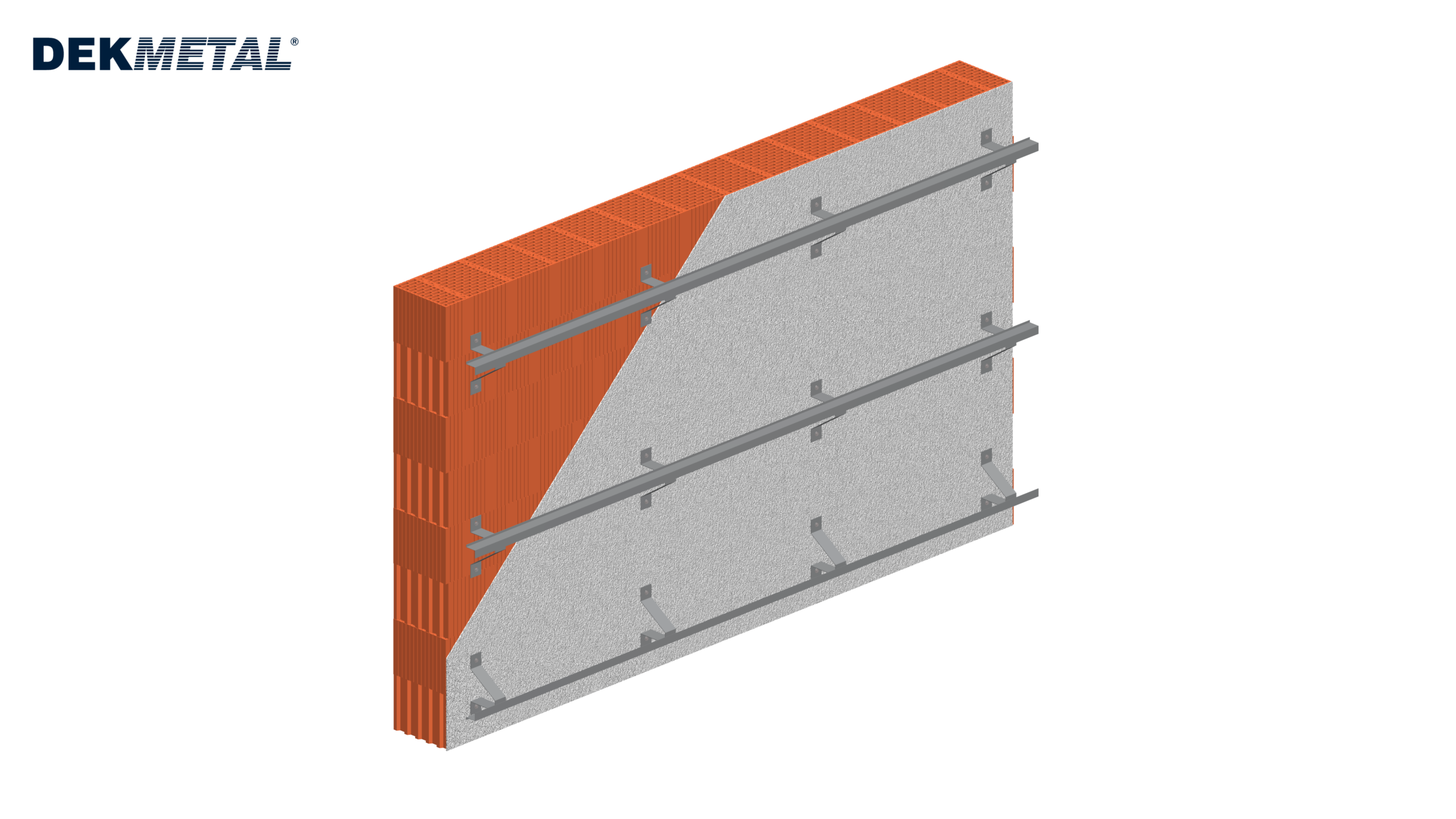

Profil Z (50/65) vodorovně
Profil Z (30) svisle (volitelný)

Co budete potřebovat pro nosný rošt

Prvky roštu (konzoly+profily)

Kliknutím na obrázek zobrazíte technické podrobnosti daného prvku.

Kotvící materiál

Kotvy do nosné konstrukce

Dutá cihla
šroub s hmoždinkou např. R-FF1 10×80 (foto: Rawlplug)

Obvyklé balení: 50 ks

Pórobeton

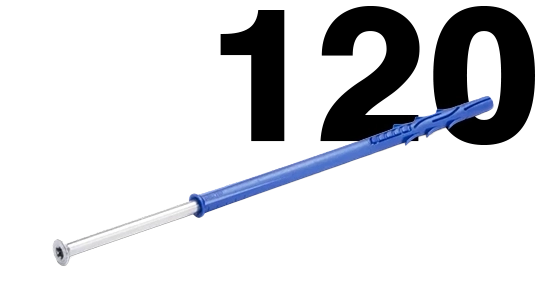

šroub s hmoždinkou např. R-FF1 10×120 (foto: Rawlplug)

Obvyklé balení: 25 ks

Beton
ocelová průvlaková kotva např. R-XPT 10×65 (foto: Rawlplug)

Obvyklé balení: 50 ks

Upozornění:

Veškeré údaje a doporučení týkající se kotvení konzol DEKMETAL do nosné konstrukce mají pouze informativní a doporučující charakter. Uvedená řešení předpokládají kotvení do nové, dostatečně únosné, soudržné a neporušené nosné konstrukce bez zjevných nebo skrytých vad, provedené v souladu s platnými právními předpisy, technickými normami a projektovou dokumentací.

Společnost DEKMETAL neodpovídá za vady, poruchy ani škody vzniklé v důsledku nesprávného posouzení nosné konstrukce, nevhodně zvolené kotevní techniky, nedodržení montážního postupu nebo použití kotev v rozporu s technickou dokumentací jejich výrobce.

U starších konstrukcí, konstrukcí s neznámou skladbou nebo konstrukcí vykazujících trhliny, deformace, korozi, drolení, nesoudržnost, zvýšenou vlhkost či jiné známky poškození je před zahájením montáže nezbytné provést odborné posouzení skutečného stavu a únosnosti podkladu. V těchto případech doporučujeme obrátit se na statika a výrobce kotevní techniky, který navrhne vhodný způsob kotvení a případně zajistí provedení výtažných zkoušek přímo na stavbě.

Spojovací materiál roštu

Jednotlivé prvky nosného roštu, zejména konzoly a profily, se vzájemně spojují pomocí

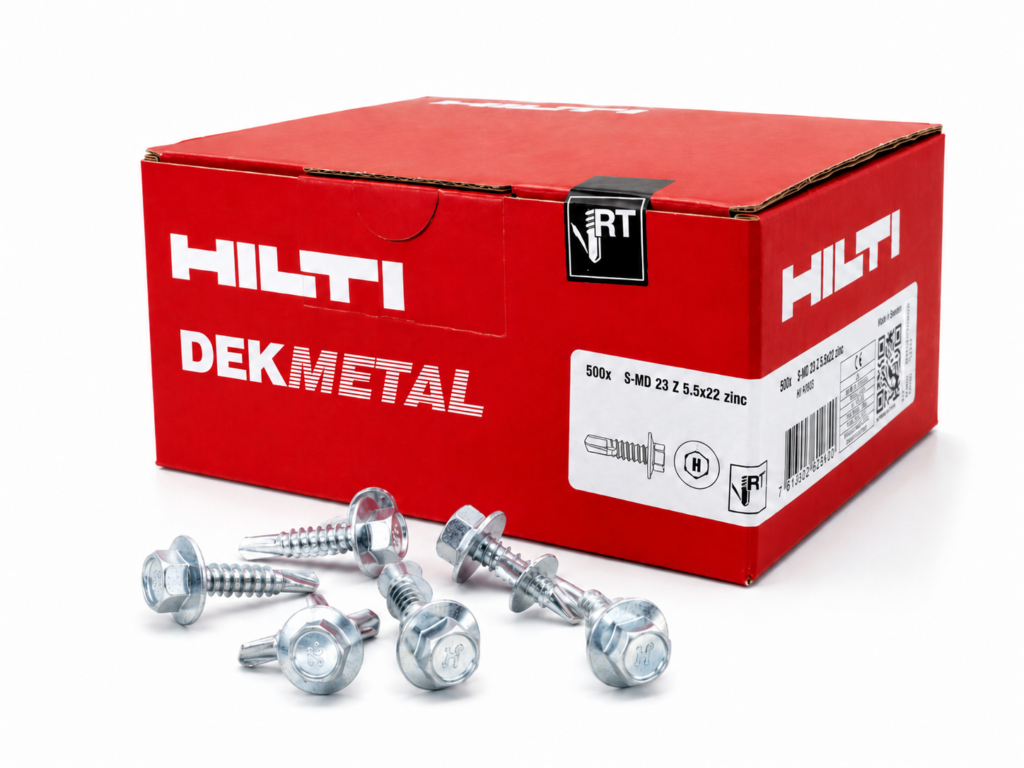

samořezných šroubů (S-MD 23 Z 5,5×22)
Možno dodat v barvě RAL.

Obvyklé balení: 500 ks

Spojovací prostředky pro kotvení desek CETRIS

Pro upevnění fasádních desek CETRIS® v systému VARIO k pozinkovanému nosnému roštu DEKMETAL se používají šrouby určené pro kotvení cementotřískových desek do kovové nosné konstrukce.

Podle tloušťky desky, požadovaného provedení hlavy šroubu a skladby fasádního systému lze použít zejména následující spojovací prostředky:

EJOT JT3-2H-Plus-5,5×35-E16 se šestihrannou hlavou a svěrnou délkou 16 mm,
SFS SX5/12-D12-S16, 5,5×35 mm s hlavou typu půlčočka pro desky CETRIS® tloušťky 10–12 mm,
SFS SX3/15-L12-S16, 6,0×40 mm s hlavou IRIUS nebo šestihrannou hlavou pro desky tloušťky 10–14 mm,
SFS SX5/18-L12-S16, 5,5×41 mm s hlavou IRIUS nebo šestihrannou hlavou pro desky tloušťky 10–14 mm.

Konkrétní typ šroubu musí být zvolen s ohledem na tloušťku desky CETRIS®, tloušťku profilů nosného roštu DEKMETAL, zatížení fasády a požadované provedení viditelného povrchu. Rozmístění spojovacích prostředků a provedení pevných a posuvných bodů musí odpovídat montážnímu předpisu výrobce desek CETRIS® a projektové dokumentaci fasádního systému.

Doporučení pro montáž od výrobce CETRIS:

Ukládání desek CETRIS^® VARIO na pozinkovaném roštu DEKMETAL
Tloušťka desky (mm)	Max. rozteč kotev a (mm)	Max. osová vzdálenost svislých profilů b (mm)	Vzdálenost od svislé hrany c₁ běžné provedení (mm)	Vzdálenost od svislé hrany c₁ při vodorovném rozměru desky > 1 875 mm¹⁾	Vzdálenost od vodorovné hrany c₂ (mm)	Předvrtání posuvného bodu²⁾
8	< 400	< 420	> 30 a < 50	> 50 a < 70	> 70 a < 100	standardně Ø 10 mm Ø 8 mm při max. rozměru desky do 1 600 mm a použití vrutu Ø 5 mm
10	< 500	< 500
12	< 500	< 625
14	< 550	< 625
16	< 550	< 700

¹⁾ Při vodorovném rozměru desky větším než 1 875 mm se místo jednoho společného profilu pod svislou spárou používají dva samostatné profily.

²⁾ Každá deska musí mít jeden pevný bod umístěný co nejblíže středu desky. Ostatní kotevní body se provedou jako posuvné.

Spáry mezi deskami musí mít šířku minimálně 5 mm. Při maximálním rozměru desky 3 350 mm musí být spára minimálně 10 mm.

Maximální délka souvislého pozinkovaného profilu je 3 050 mm. Profily se přerušují v úrovni vodorovné spáry s dilatační mezerou minimálně 10 mm.

Uvedené hodnoty platí pro objekty do výšky 30 m. Rozmístění konzol, jejich počet a kotvení roštu do podkladní konstrukce musí být stanoveno samostatným statickým návrhem systému DEKMETAL.

Poznámka:
Při použití deskových materiálů (Cetris, Swisspwearl, Powerpanel..) je nutné dodržet montážní návod výrobce desek.

Rozteč podpor v ploše fasády, pro běžné kladení, atypické záležitosti a případné konzultace řěší výrobce deskových materiálů
Návrh vzdáleností je v souladu s ČSN EN 1991: Zatížení konstrukcí.
Návrh vzdáleností je proveden pro II. oblast zatížení větrem, kategorii terénu 2
Montáž nosného roštu se řídí platným montážním návodem k fasádnímu systému DEKMETAL.

V případě konstrukčně složitějšího objektu, u něhož si nejste jisti správností návrhu, nebo pokud požadujete podrobné technické podklady pro konkrétní projekt, můžete si u společnosti DEKMETAL objednat zpracování kompletního kladečského plánu nosného roštu, projektově specifických technických detailů a zaměření objektu jako podkladu pro správný technický návrh.

V případě zájmu o tuto službu nás neváhejte kontaktovat.
