Na nosnou konstrukci (stěnu budovy) se připevní závěsné konzoly typu L, na které se osadí svisle orientované profily J50 a J80. Tento postup je totožný jako u roštu typu DKM1A. Pro atypickou verzi tohoto roštu (DKM1A-ATYP) se na svislé profily osadí ještě vodorovné profily Z, které vytvoří ideální konstrukční podklad pro svisle kladené pohledové prvky fasádního systému DEKMETAL (případně jiných pohledových prvků, např. fasádních desek). V případě zateplení fasády je vložená minerální vata překryta doplňkovou pojistnou hydroizolační fólií lehkého typu.
Součásti systému dodávky:
Nosné konzoly L
Svislé profily J
Vodorovné profily Z
Kotevní technika
Spojovací materiál roštu
L-konzoly jsou vyráběny v rozmezí 50–350 mm, odstupňované po 20 mm.
Výroba atypických konzol je možná po konzultaci s výrobcem.
Všechny liniové profily jsou standardně dodávány v délce 3,05 m.
Po konzultaci s výrobcem je možné dodat i jiné atypické rozměry a délky prvků.
Materiál: Ocelový pozinkovaný plech FeZn (konzoly, profily). Pohledové profily jsou lakovány v barvě pohledových prvků fasády.

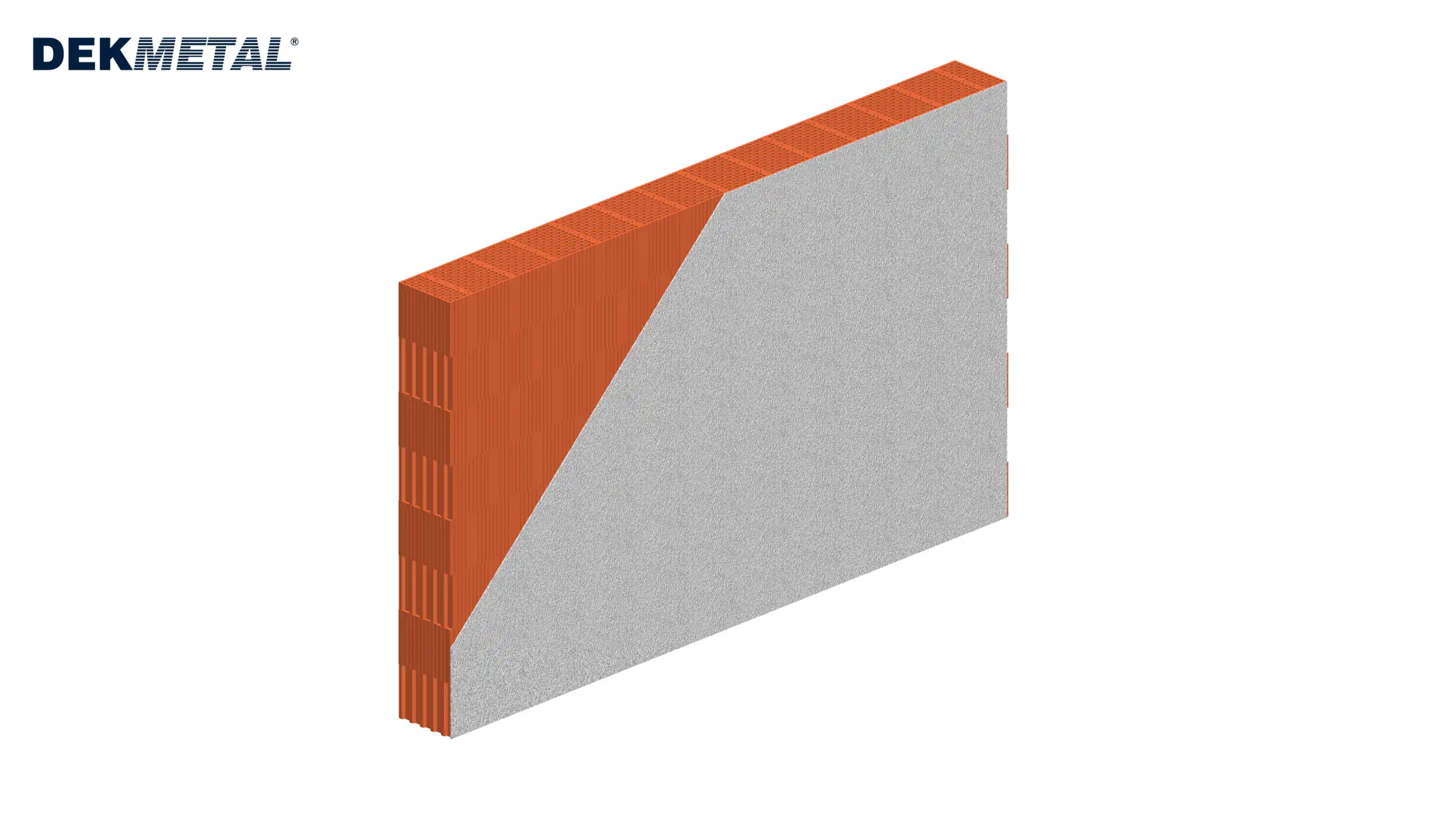

1. Nosná konstrukce

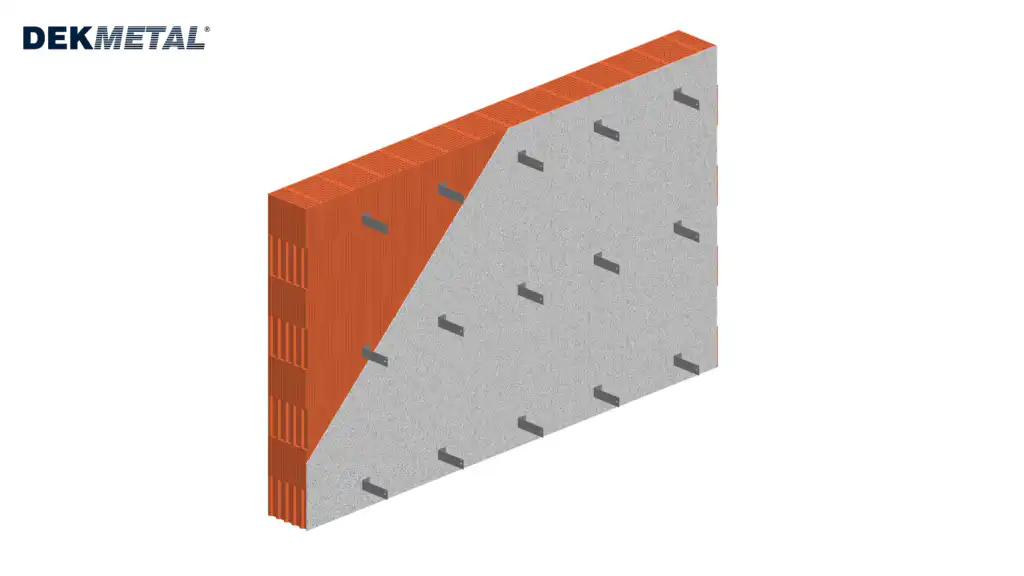

2. Montáž L konzol na připravenou konstrukci.

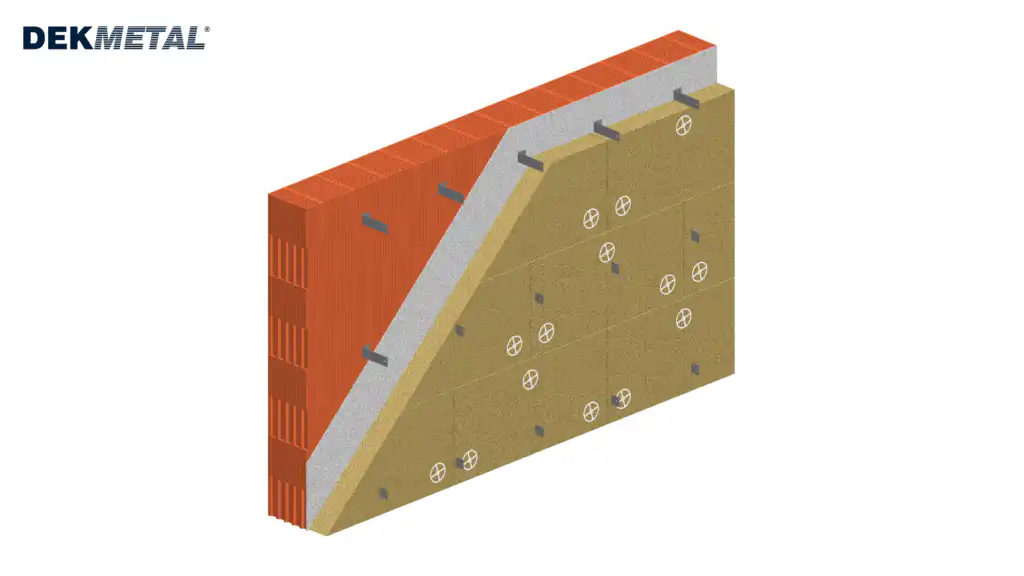

3. Aplikace a fixace tepelné izolace (např. minerální vata)

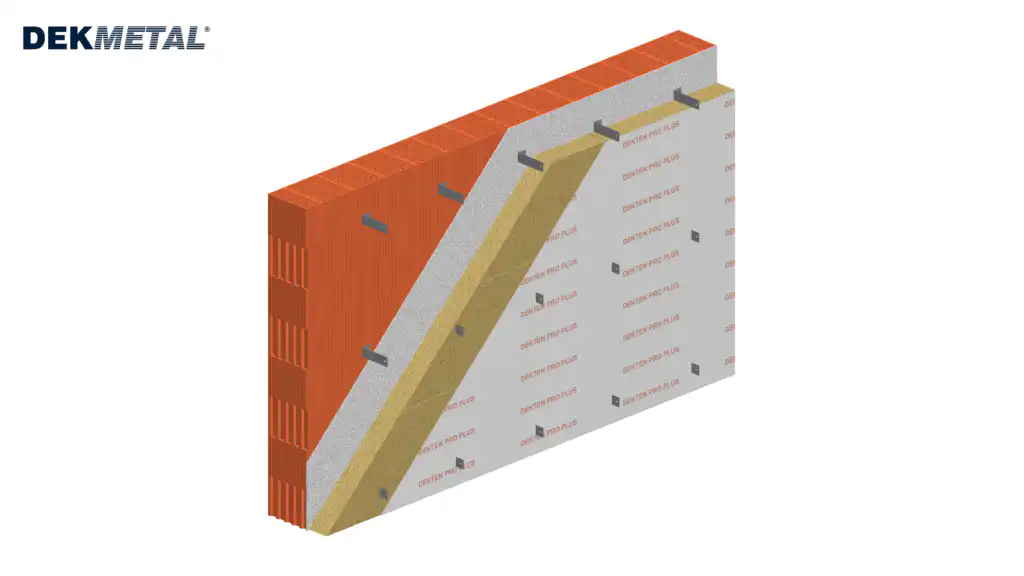

4. Aplikace doplňkové hydroizolační fólie.

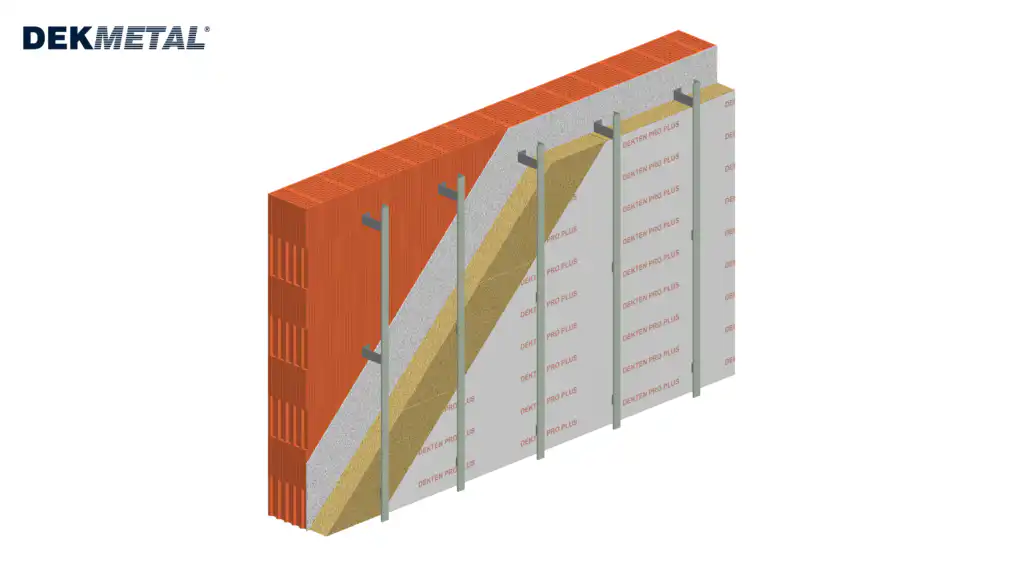

5. Instalace svislých profilů J.

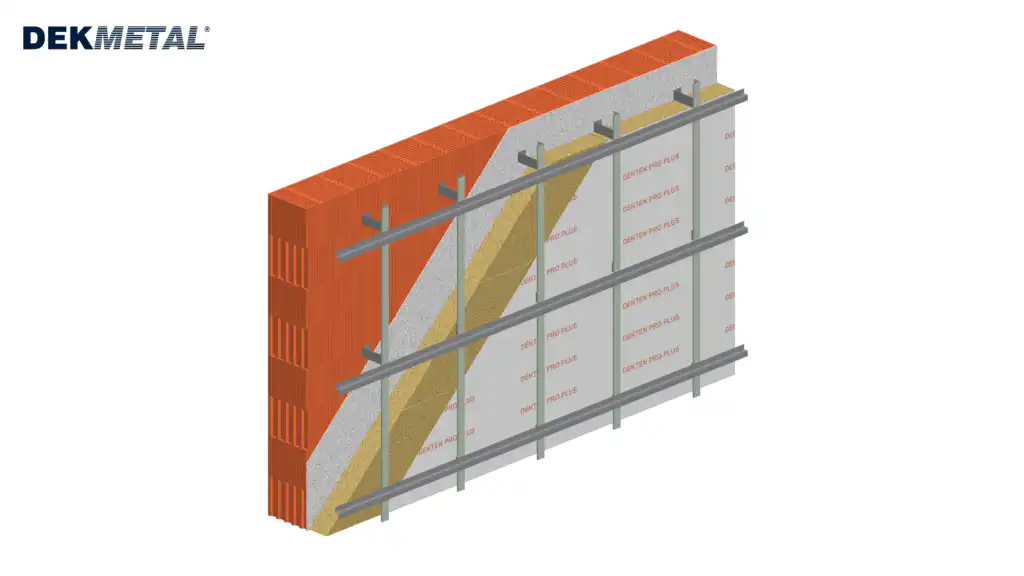

6. Instalace vodorovných profilů Z.

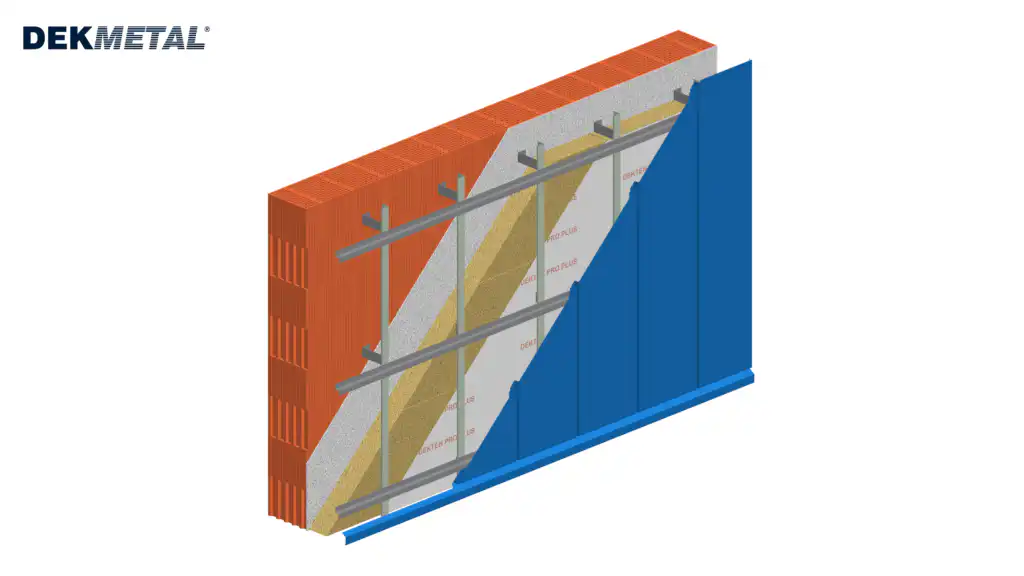

7. Osazení pohledových fasádních prvků (kazety, lamely, profily) přímo na nosný rošt.
Konstrukce konzol L a svislých profilů J standardně vytváří před tepelnou izolací vzduchovou mezeru, která slouží k dostatečnému odvětrání fasádního systému. Pro určité případy je možné i řešení, kdy jsou konzoly L a svislé profily J zarovnány v úrovni tepelné izolace. Tímto vznikne celkově užší skladba fasádního systému. Je však nutné brát ohled na to, že provětrávání probíhá pouze oblastí pohledových prvků.
Tento rošt je vhodný pro fasádní prvky DEKMETAL, které jsou kladeny svisle. Jedná se o skupinu produktů DEKCASSETTE, DEKLAMELLA, DEKPROFILE CR/TR a DEKPROFILE FOR ARCHITECT. Rošt DKM1A-ATYP je však možné využít i pro jiné fasádní systémy, například deskové systémy, dřevěné obklady a další.
