Nosný rošt DKM2A je dvousměrný nosný rošt dodávaný jako součást fasádního systému DEKMETAL. Díky dvousměrnému umístění profilů roštu se jedná o robustní a univerzální systém. Fasádní prvky je možné ukládat vodorovně nebo s prostřídáním svislých spár na vazbu. Dvousměrný rošt je navíc ideální i pro nejrůznější jiné fasádní systémy (desky, kámen, dřevo, keramika).
A-konzoly jsou vyráběny v rozmezí 60–360 mm, odstupňované po 20 mm. Základní tvar (obrysová geometrie) zůstává neměnný.
Všechny liniové profily jsou standardně dodávány v délce 3,05 m.
Po konzultaci s výrobcem je možné dodat i jiné atypické rozměry a délky prvků.
Materiál: Ocelový pozinkovaný plech FeZn (konzoly, profily). Pohledové profily jsou lakovány v barvě pohledových prvků fasády.
Robustní konstrukce: Díky preciznímu provedení nosného roštu a kvalitnímu kotvení získáte fasádu s dlouhou životností.
Efektivní ventilace fasády: Prostor mezi nosným roštem a obkladem umožňuje průchod vzduchu – zabraňuje kondenzaci vlhkosti a podporuje správné fungování odvětrané fasády.
Kompletní systémová dodávka: Součástí jsou nosné konzoly A, svislé profily OM a vodorovné profily Z(50/65) kotevní technika a spojovací materiál – vše sladěno pro jednoduchou a efektivní montáž.
Flexibilita rozměrů: Konzoly A jsou vyráběny v rozsahu od 60 do 360 mm (krok 20 mm). Profily standardně mají délku 3,05 m, možnost individuálních délek po dohodě.
Univerzální řešení pro širokou škálu fasádních obkladů
Nosný rošt DKM2A není určený pouze pro fasádní kazety, lamely a profily DEKMETAL. Díky své konstrukční variabilitě je vhodný také pro celou řadu dalších typů obkladů – od hliníkových a ocelových panelů, přes kompozitní materiály, vláknocementové desky, až po velkoformátové fasádní prvky či speciální perforované plechy. Ideální řešení pro projekty, kde je vyžadována kompatibilita, stabilita a dlouhá životnost bez ohledu na zvolený typ pohledového materiálu.
| Konzoly a profily | |
|---|---|
| Konzola L (standardně) | 50 - 350 mm |
| Profil J (standardně) | J50 a J80 mm |
| Max. délka J profilu | 4000 mm |
Všechny liniové profily jsou standardně dodávány v délce 3,05 m. Po konzultaci s výrobcem je možné dodat i jiné atypické rozměry a délky prvků. Kompletní přehled profilů a konzol naleznete v technickém listu a fasádním katalogu.
Na nosnou konstrukci (stěnu budovy) se připevní závěsné A-konzoly, na které se osadí vodorovně orientované profily Z50. Vodorovné profily vytvoří svislou rovinu fasády a umožňují eliminovat nerovnosti podkladní nosné konstrukce v rozmezí ± 15 mm. Pro případ nutnosti vyrovnání větších nerovností je určen rektifikační profil U125. Podklad pro pohledové prvky tvoří svislé profily Omega 50 a Omega 80, které zároveň vytvářejí vzduchovou mezeru sloužící k odvětrání pronikající vlhkosti. Varianta dvousměrného roštu je díky své zvýšené statické únosnosti vhodná i pro výškové budovy či pro fasádní opláštění s větším zatížením samotným obkladem (nad 30 kg/m2). Taktéž je díky zaměnitelnosti svislých prvků (omega profilů) možné na základě požadavku zvětšit šířku větrané mezery, která je standardně 30 mm.
Nosný rošt je nedílnou součástí fasádního systému DEKMETAL. Nosný rošt se upevňuje na nosnou konstrukci budovy a přenáší zatížení nejen od pohledových prvků a vlastní konstrukce roštu, ale také účinků sání a tlaku větru do samotné nosné konstrukce budovy. Díky rektifikaci roštu mezi jeho jednotlivými komponenty je možné vyrovnat i základní nerovnosti podkladní konstrukce.

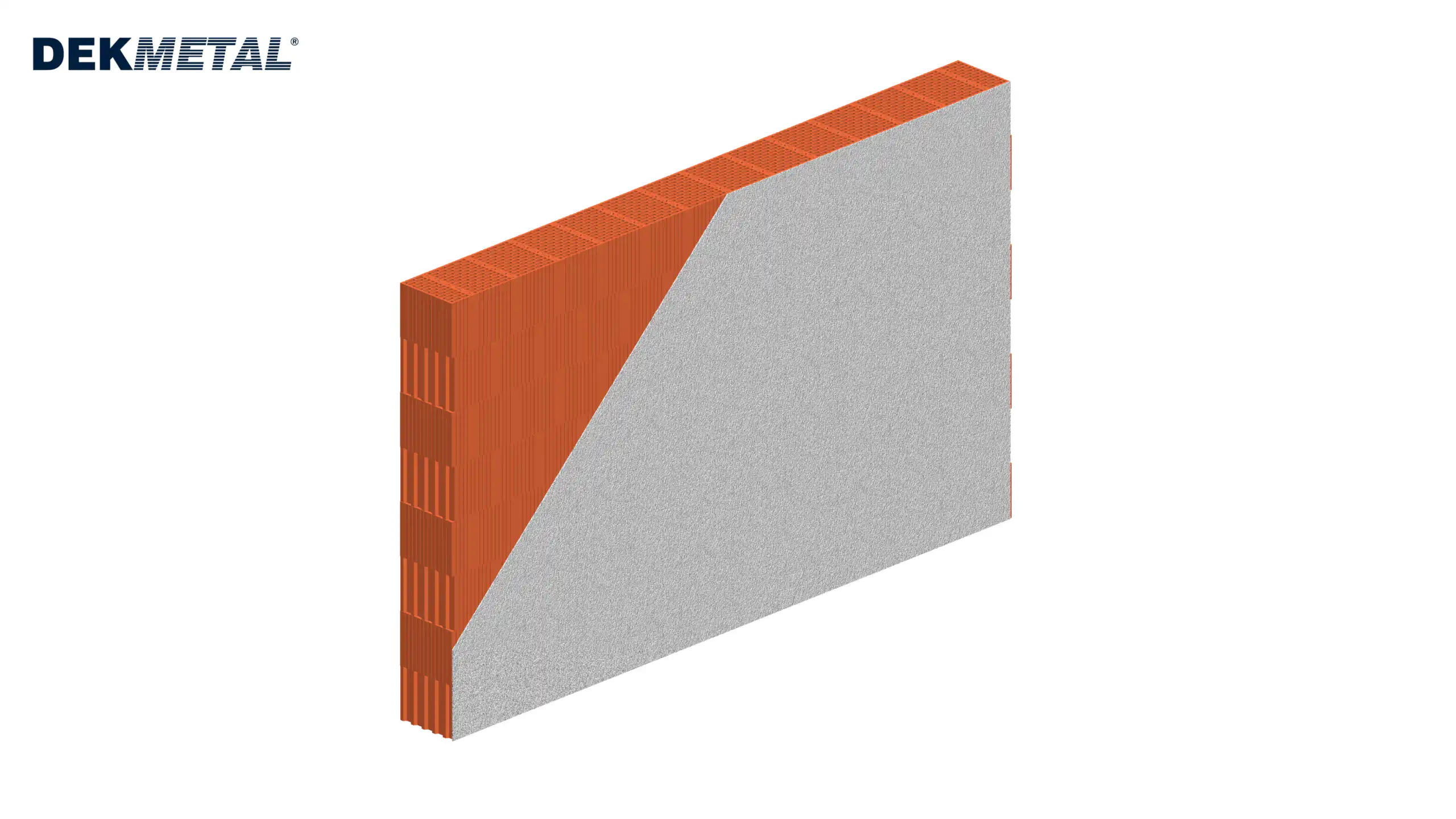

1. Nosná konstrukce budovy
2. Montáž A konzol na připravenou konstrukci.

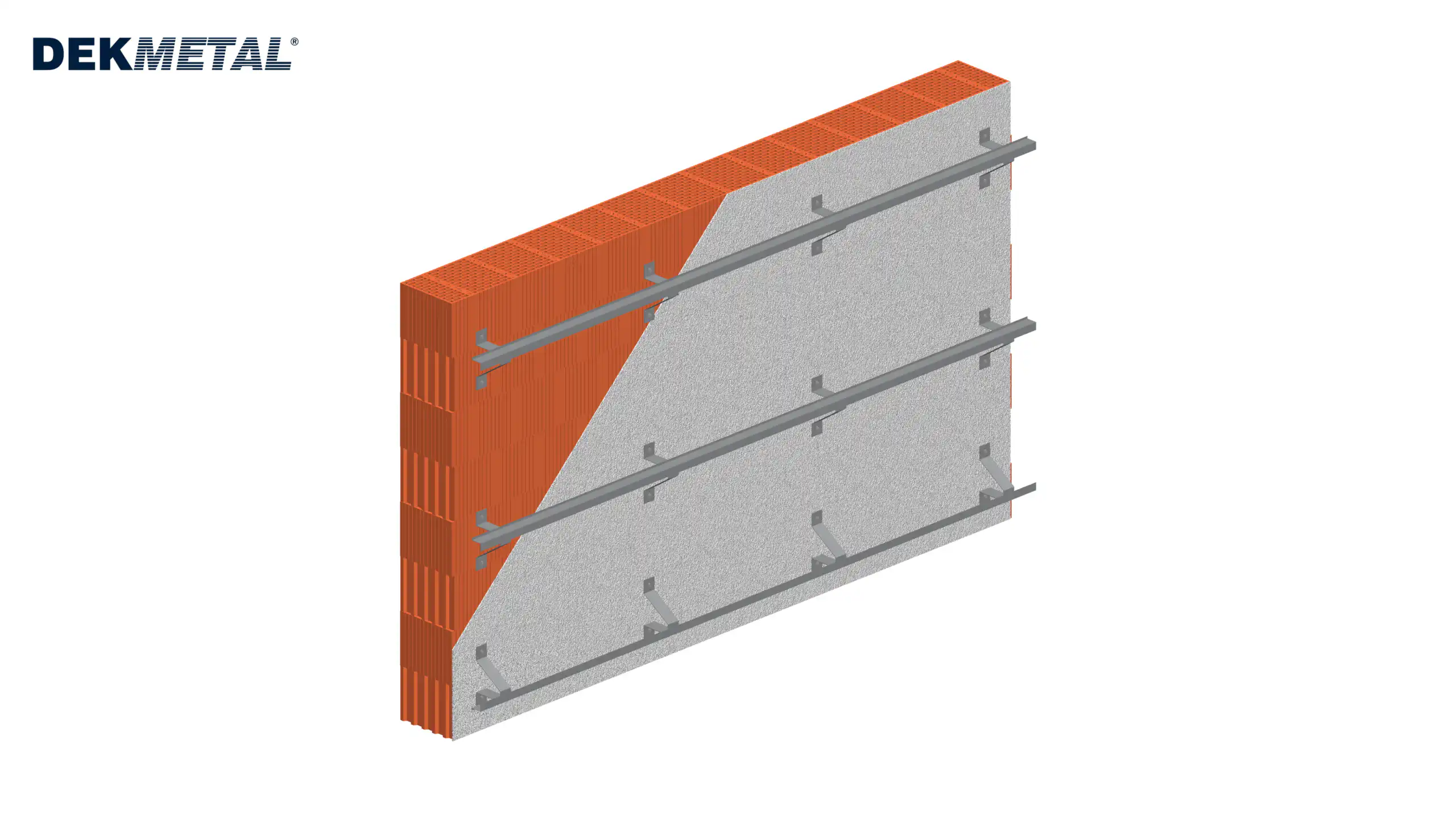

3. Instalace Z profilů

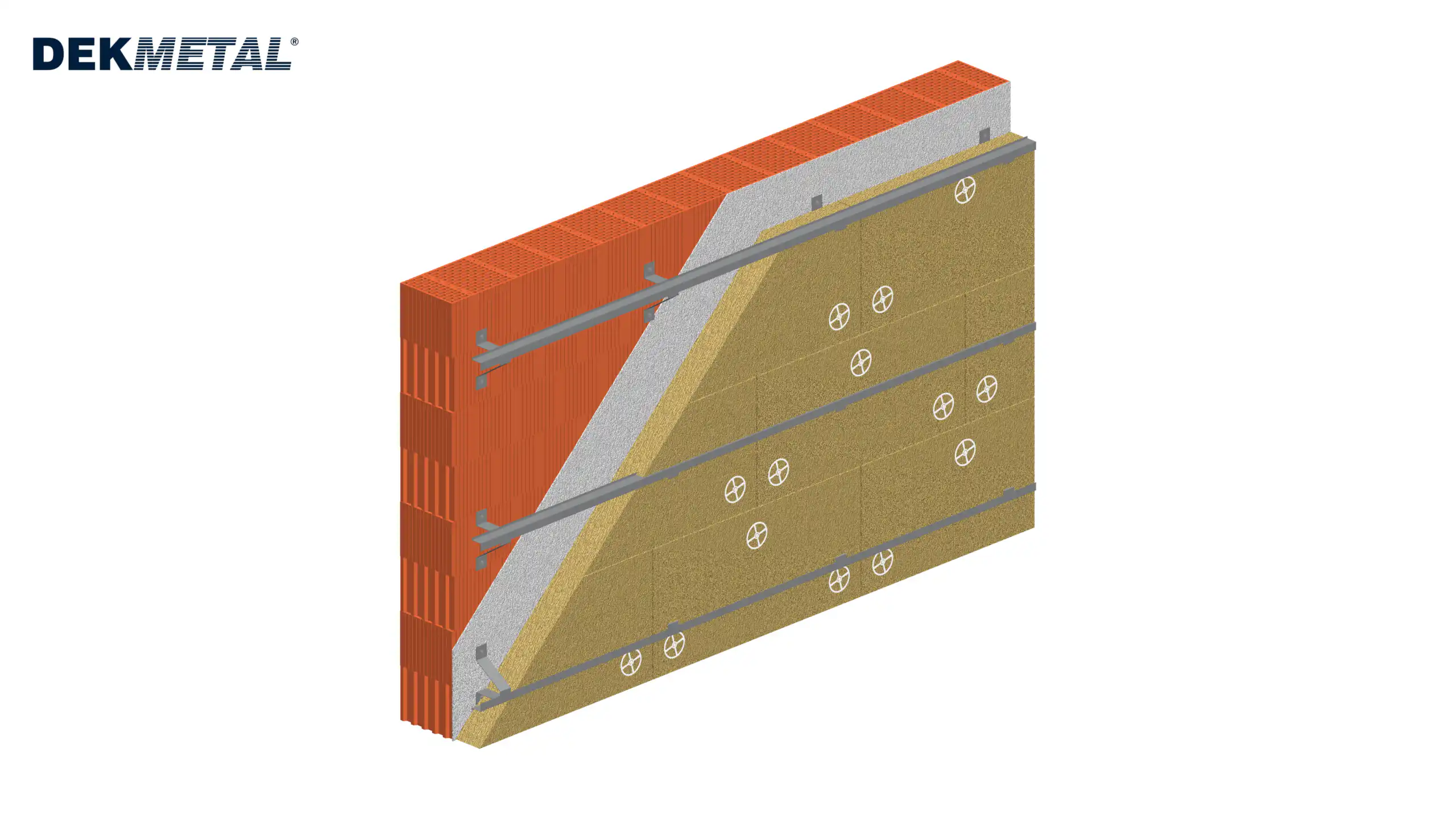

4. Aplikace a fixace tepelné izolace

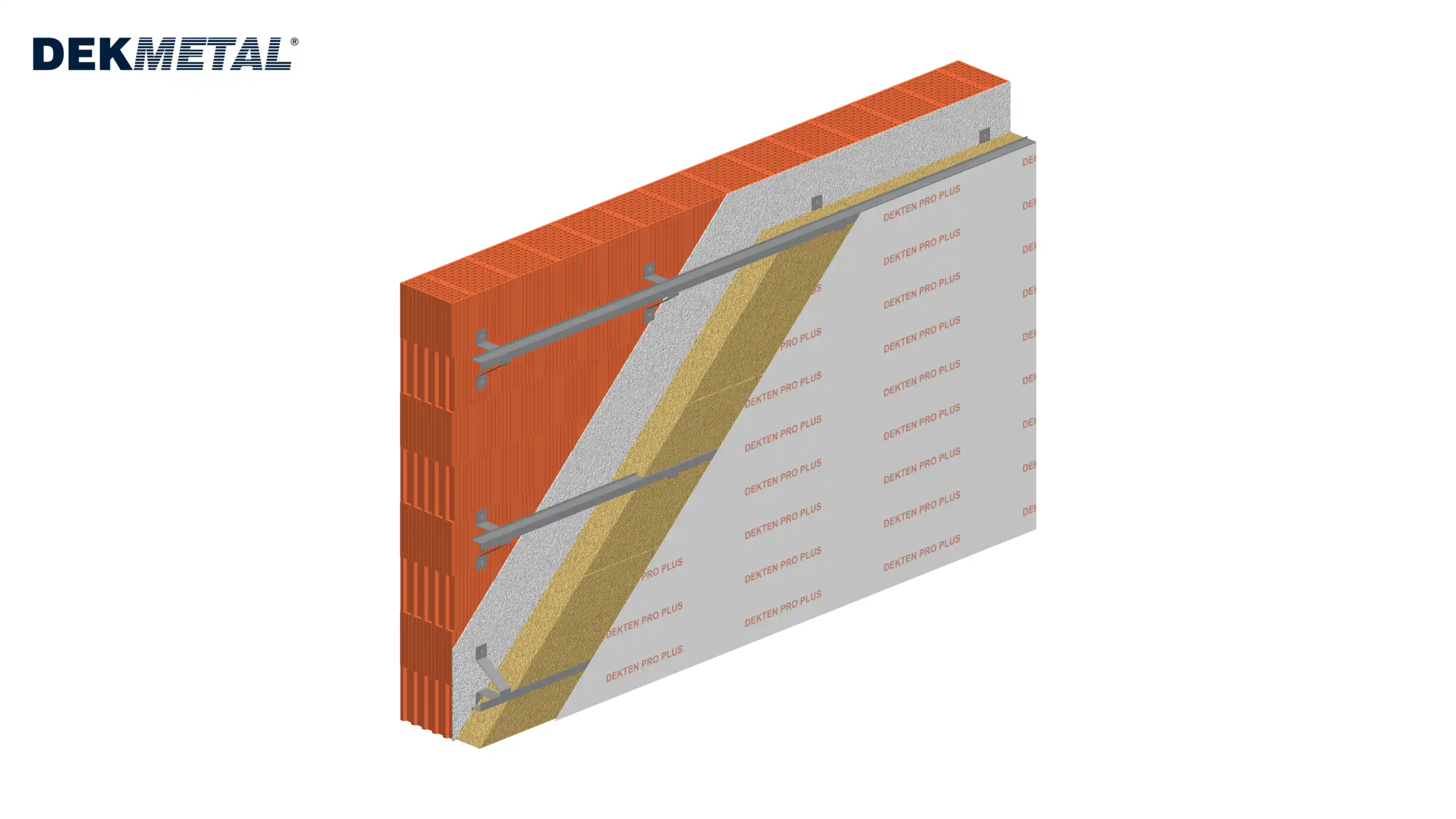

5. Aplikace doplňkové hydroizolační fólie.

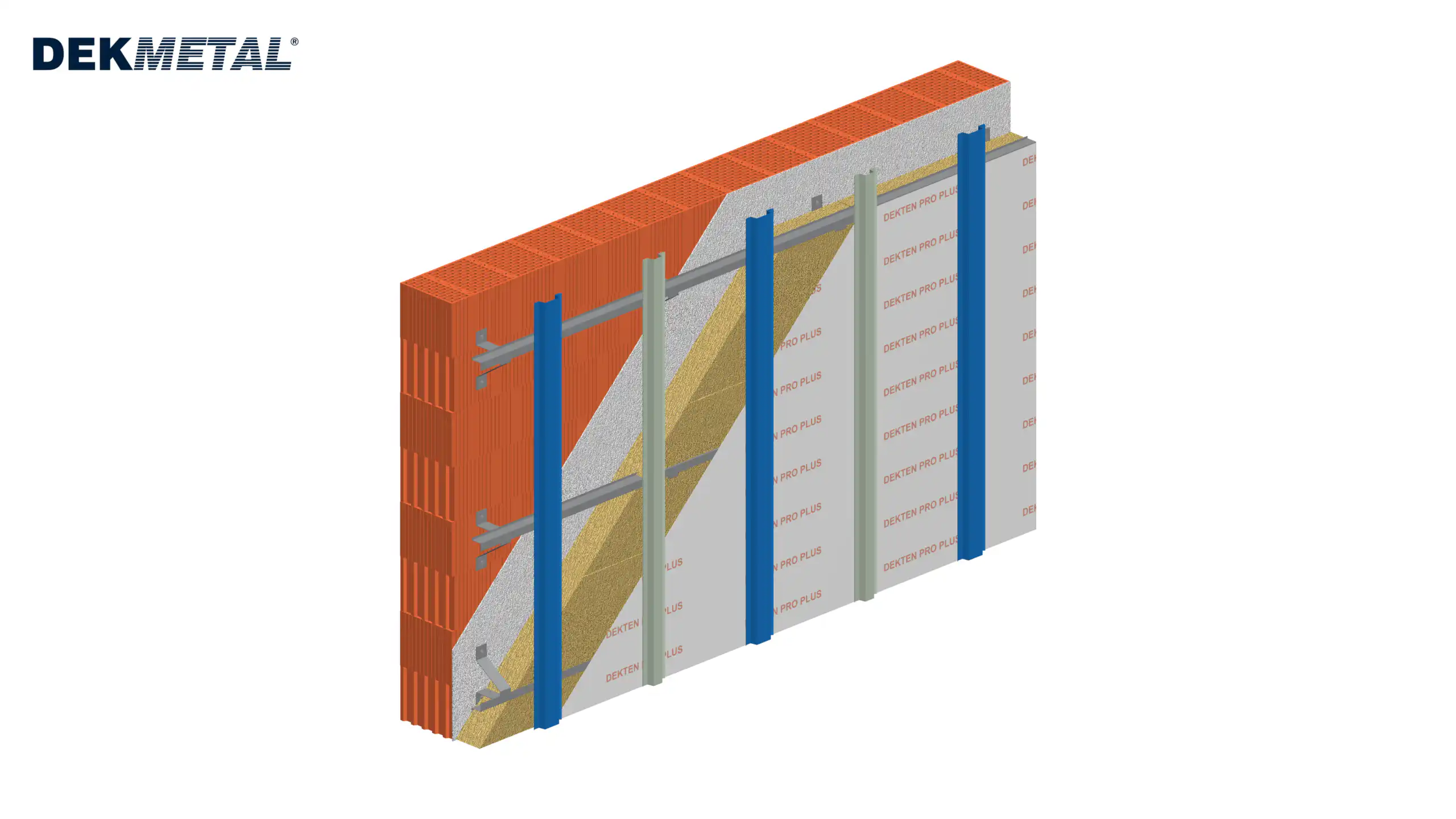

6. Instalace OM profilů

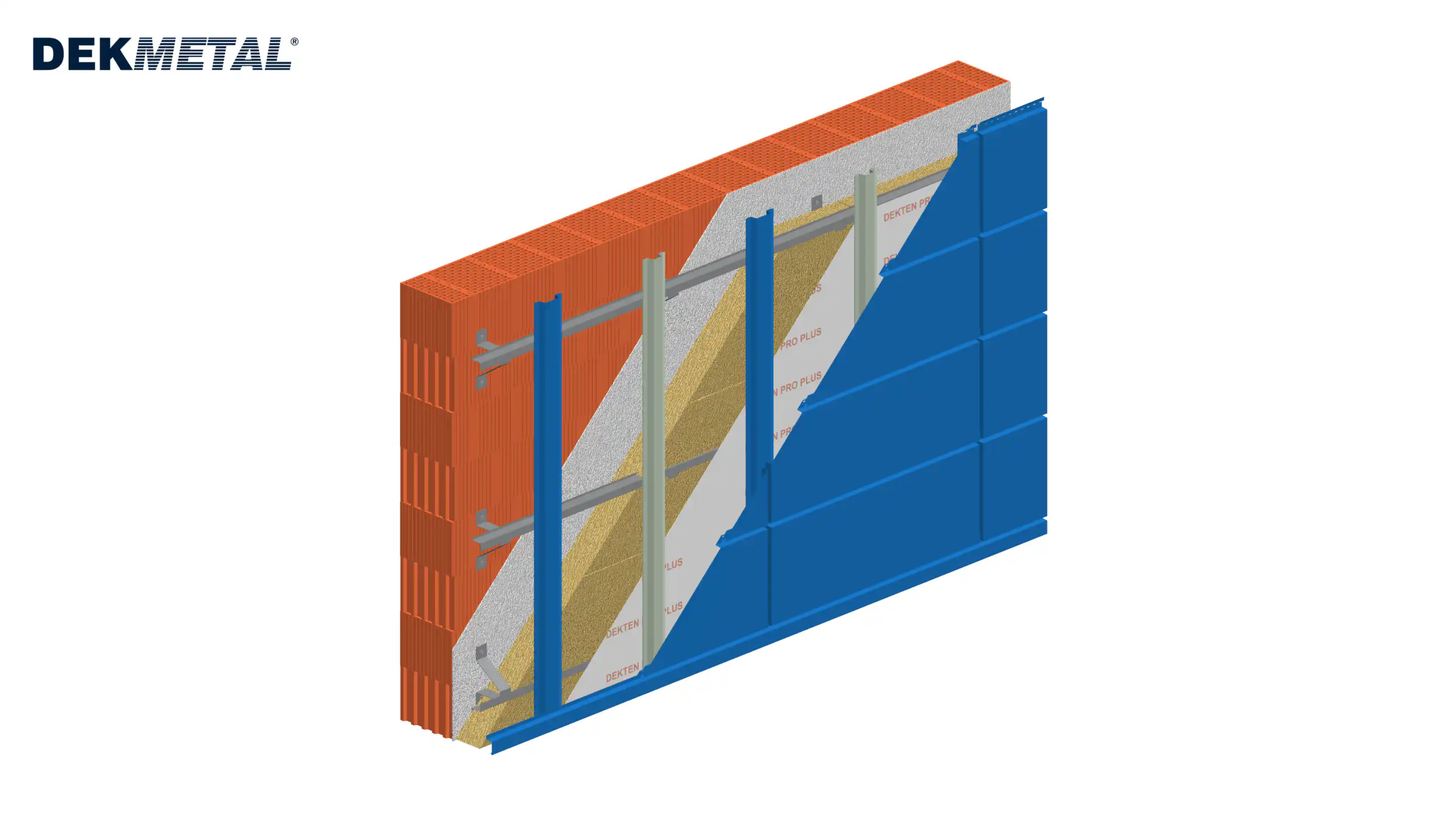

7. Osazení pohledových fasádních prvků (kazety, lamely, profily) přímo na nosný rošt.
